patent · FR2461896A1

Solar energy collector - has vertical pipe and pump for spraying water over inner surface of inner one of two concentric spheres

6 February 1981

Text Report a misread

Page 1scan →

{A n'utiliser que pour les

INSTITUT NATIONAL - commandes de reproduction).

De la propriete industrielle

Paris

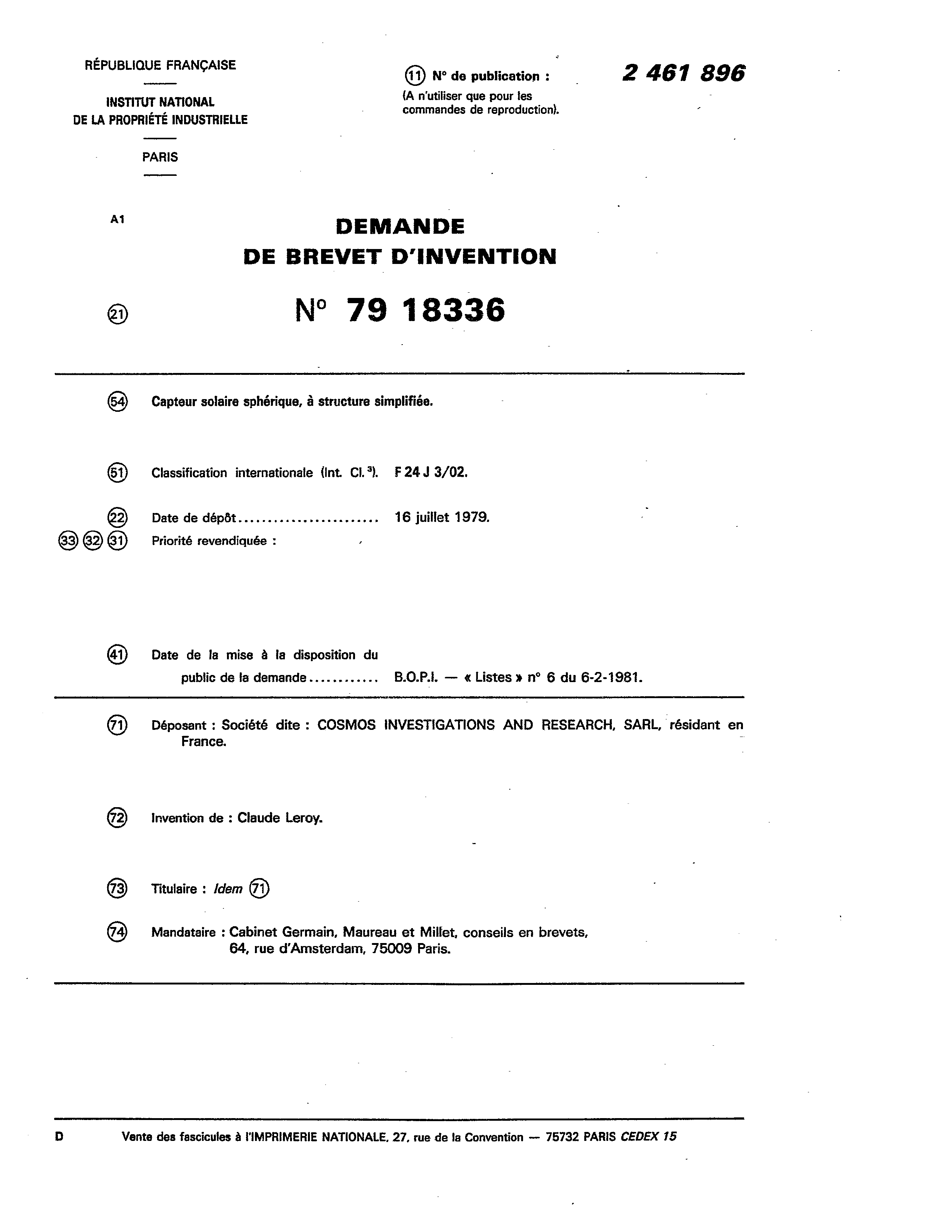

REPUBLIQUE FRANCAISE (1) N° de publication : | 2 46 1 896 at DEMANDE

De brevet d'invention

Capteur solaire sphérique, a structure simplifiée.

61) Classification internationale {Int CI.5). F24J 3/02,

GT) Priorité revendiquée :

Date de la mise à la disposition du public de fa demande ..........., B.0.P.1. — « Listes » n° 6 du 6-2-1981.

Déposant : Société dite : COSMOS INVESTIGATIONS AND RESEARCH, SARL, résidant en France. 7 (2) Invention de : Claude Leroy.

@D Titulaire : dem (71)

(2) Mandataire : Cabinet Germain, Maureau et Millet, conseils en brevets, 64, rue d'Amsterdam, 75009 Paris.

D Vente des fascicules à l'IMPRIMERIE NATIONALE, 27, rue de la Convention — 75732 PARIS CEDEX 15 2 prication de tels type sphéri vivement simpli iee

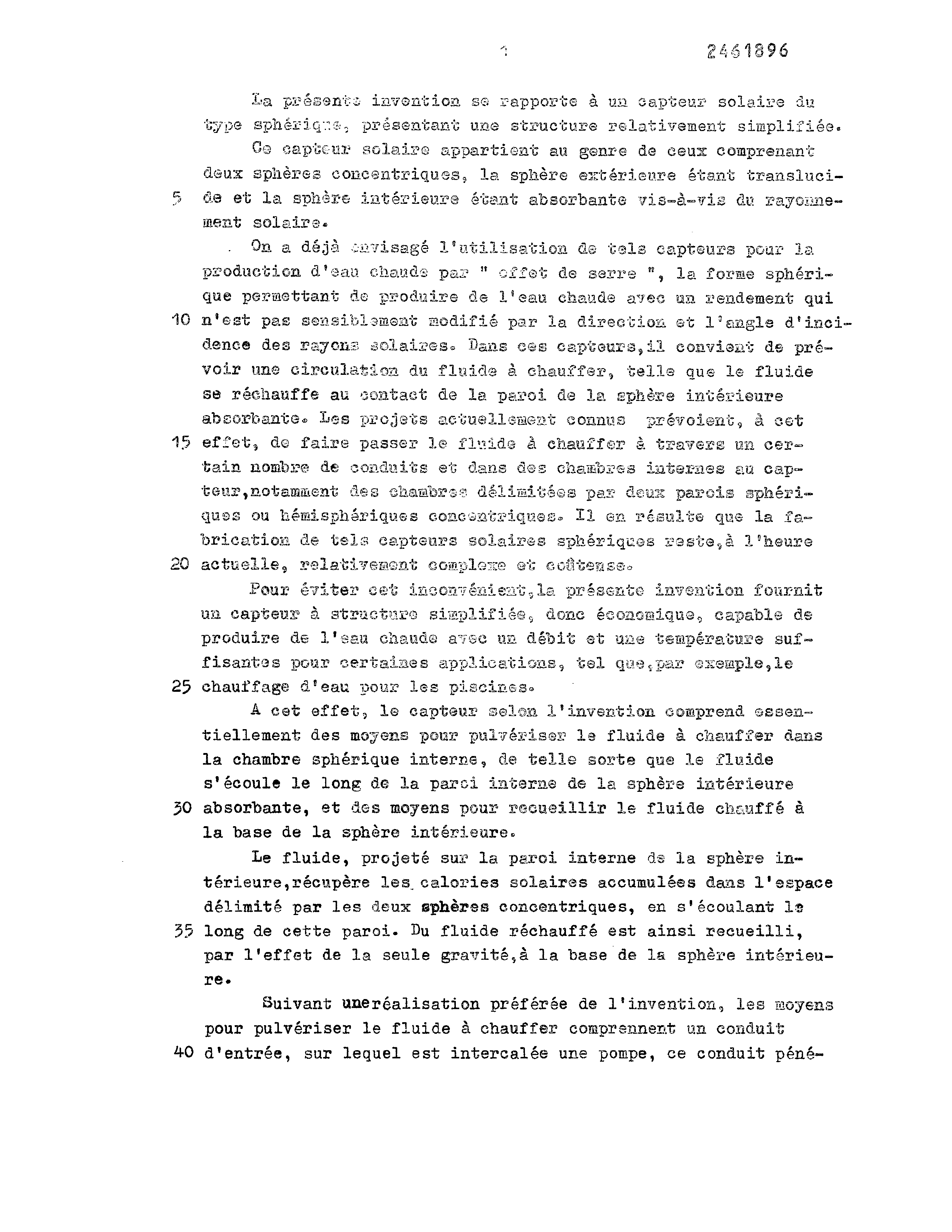

Ge sepbews solaive appartient au genre de ceux comprenant deux sphères concentriques, la sphère extérieure étant transluciés et la sphère intérieure ment solaire.

tant absorbants pieed-vig du prayoune-

On a déjà cuvisagé l'utilisation de tsls capteurs pour la production d'eau chands par “ sffet de serre ", la forme sphérique permettant de produire de l'eau chaude avec un rendement qui n'est pas sensiblement modifié par la direction et l'angle d'incidence des rayon solaire s viens de pré-

Voir une ciroulation du flu i ue le fluide se réchauffe au contact de la paroi de la sphére ini absorbante. Les projets effet, de faire passer 1 tain nombre de so tenr, notamment des chambrss délimitées par deux parois sphériques ou hémisphériques 1 & fate actuelle, rela

Pour éviter un capbeur à structure simplifiée, produire de l'sau chaude avec un débit fisantes pour certaines aprlications, % chauffage d'eau pour les piscinese

À cet effet, le capteur selon 1'i vention comprend sesentiellement des moyens pour pulvériser le fluide à chauffer dans la chambre sphérique interne, de telle sorte que le fluide s'écoule le long de la parci interne de la sphère intérieure absorbante, et des moyens pour recueillir le fluide chauffé à la base de la sphère intérieure.

Le fluide, projeté sur la paroi interne ds la sphère intérieure,récupère les calories solaires accumulées dans l'espace délimité par les deux sphères concentriques, en s'écoulant le long de cette paroi. Du fluide réchauffé est ainsi recueilli, par l'effet de la seule gravité,à la base de la sphère intérieu-

Suivant uneréalisation préférée de l'invention, les moyens pour pulvériser le fluide à chauffer comprennent un conduit d'entrée, sur lequel est intercalée une pompe, ce conduit péné3trant dans la chambre sphérique interne par le bas et se prolongeant vers le haut, à l'intérieur de ladite chambre, l'extrémité interne dudit conduit portant une tête de pulvérisation.

Avantageusement, le capteur objet de l'invention comprend un pied support traversé par le conduit précité, ainsi que par un conduit de sortie partant du point le plus bas de la chambre interne, et constituant les moyens pour recueillir le fluide chauffé à la base de la sphère intérieure.

De toute façon, l'invention sera mieux comprise à l'aide de la description qui suit, en référence à l'unique figure du dessin schématique annexé représentant, à titre d'exemple non limitatif, une forme de réalisation de ce capteur solaire sphérique,vue en coupe verticale :

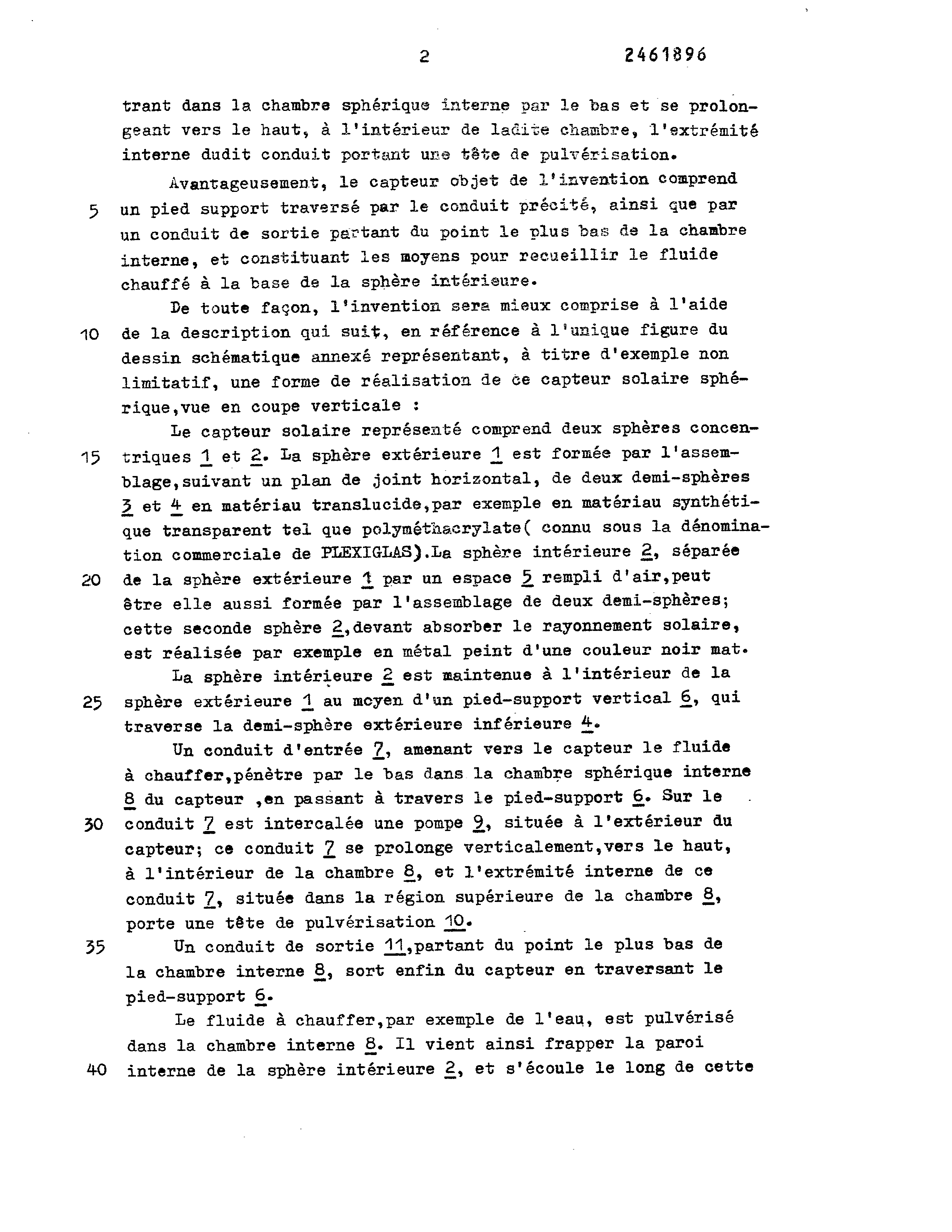

Le capteur solaire représenté comprend deux sphères concentriques 1 et 2. La sphère extérieure 1 est formée par l'assenblage, suivant un plan de joint horizontal, de deux demi-sphères 3 et 4 en matériau translucide,par exemple en matériau synthétique transparent tel que polyméthacrylate( connu sous la dénomination commerciale de PLEXIGLAS).La sphère intérieure 2, séparée de la sphère extérieure 4 par un espace 2 rempli d'air,peut être elle aussi formée par l'assemblage de deux demi-sphères; cette seconde sphère 2,devant absorber le rayonnement solaire, est réalisée par exemple en métal peint d'une couleur noir mat.

La sphère intérieure 2 est maintenue à l'intérieur de la sphère extérieure 1 au moyen d'un pied-support vertical 6, qui traverse la demi-sphère extérieure inférieure 4e

Un conduit d'entrée 7, amenant vers le capteur le fluide à chauffer,pénétre par le bas dans la chambre sphérique interne 8 du capteur ,en passant à travers le pied-support 6. Sur le conduit 7 est intercalée une pompe 9, située à l'extérieur du capteur; ce conduit 7 se prolonge verticalement,vers le haut, à l'intérieur de la chambre 8, et l'extrémité interne de ce conduit 7, située dans la région supérieure de la chambre 8, porte une téte de pulvérisation 10. |

Un conduit de sortie 11,partant du point le plus bas de la chambre interne 8, sort enfin du capteur en traversant le

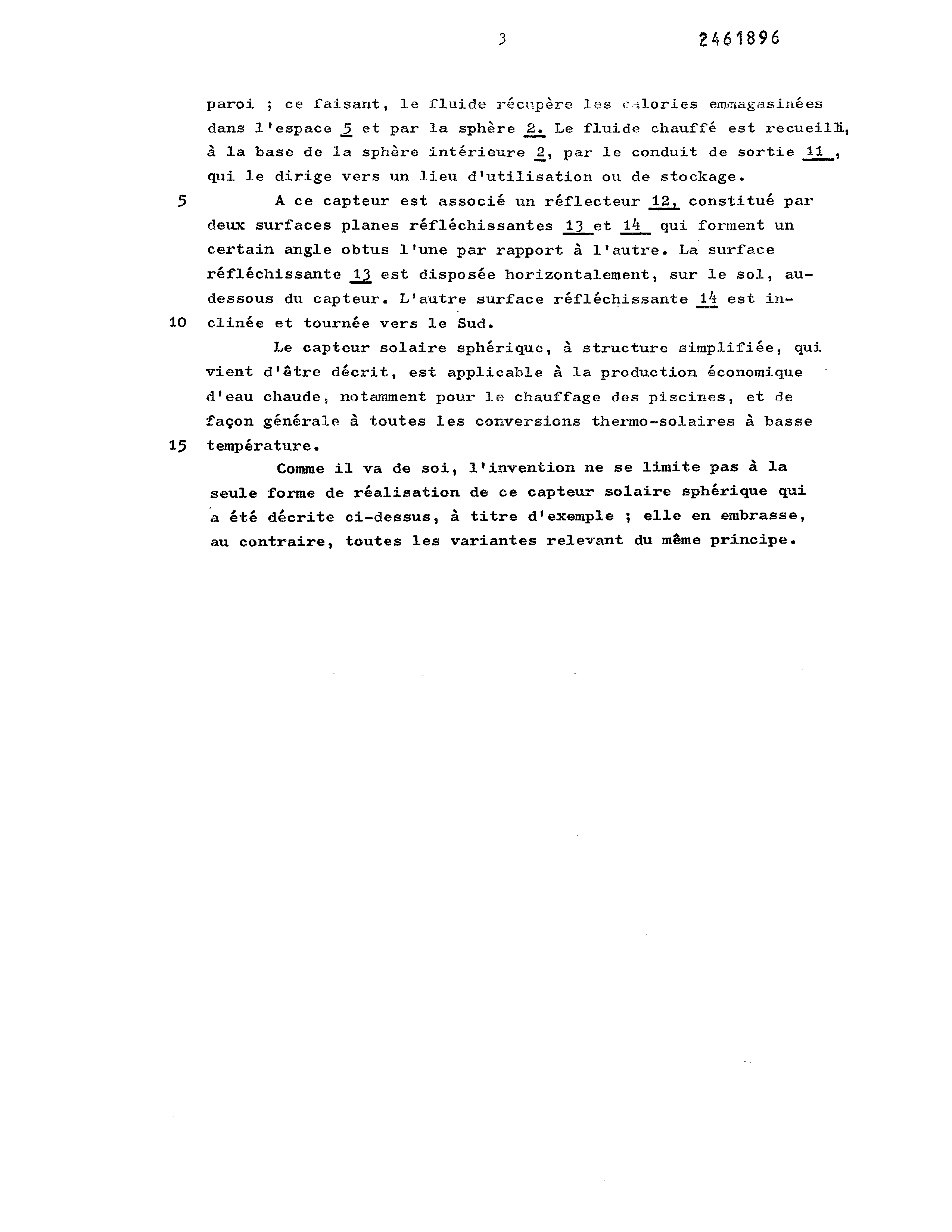

Le fluide à chauffer,par exemple de l'eau, est pulvérisé dans la chambre interne 8. Il vient ainsi frapper la paroi interne de la sphère intérieure 2, et s'écoule le long de cette 4 paroi ; ce faisant, le fluide récupère les calories emnagasinées dans l'espace 5 et par la sphère 2. Le fluide chauffé est recueilt, à la base de la sphère intérieure 2, par le conduit de sortie 11, qui le dirige vers un lieu d'utilisation ou de stockage.

À ce capteur est associé un réflecteur 12, constitué par deux surfaces planes réfléchissantes 13 et 14 qui forment un certain angle obtus l'une par rapport à l'autre. La surface réfléchissante 13 est disposée horizontalement, sur le sol, audessous du capteur. L'autre surface réfléchissante 14 est inclinée et tournée vers le Sud.

Le capteur solaire sphérique, A structure simplifiée, qui vient d'être décrit, est applicable à la production économique d'eau chaude, notamment pour le chauffage des piscines, et de façon générale à toutes les conversions thermo-solaires à basse température.

Comme il va de soi, l'invention ne se limite pas à la seule forme de réalisation de ce capteur solaire sphérique qui a été décrite ci-dessus, à titre d'exemple ; elle en embrasse, au contraire, toutes les variantes relevant du même principe.

Page 5scan →

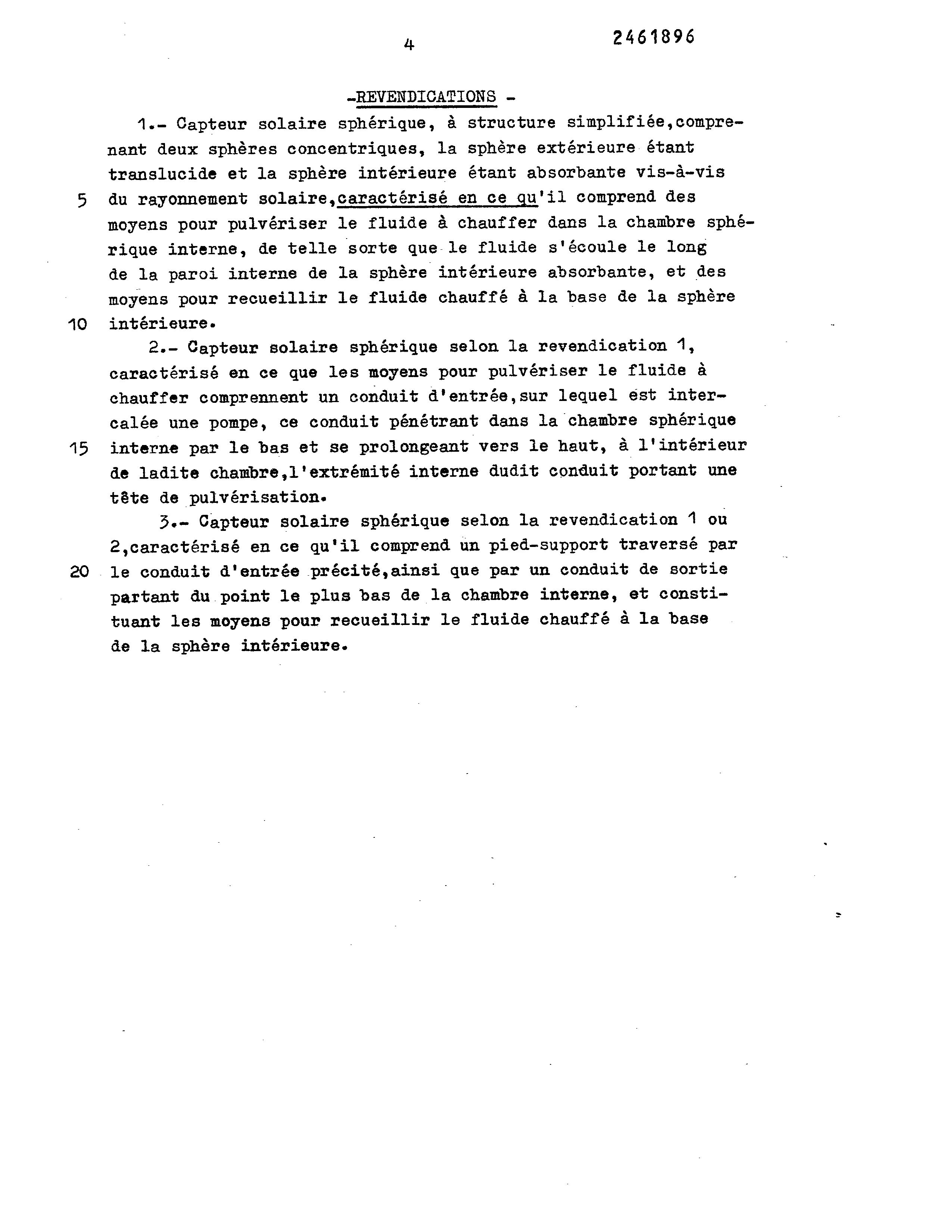

1.- Capteur solaire sphérique, à structure simplifiée,comprenant deux sphères concentriques, la sphère extérieure étant translucide et la sphère intérieure étant absorbante vis-à-vis du rayonnement solaire,caractérisé en ce qu'il comprend des moyens pour pulvériser le fluide à chauffer dans la chambre sphérique interne, de telle sorte que le fluide s'écoule le long de la paroi interne de la sphère intérieure absorbante, et des moyens pour recueillir le fluide chauffé à la base de la sphère intérieure.

2.- Capteur solaire sphérique selon la revendication 4, caractérisé en ce que les moyens pour pulvériser le fluide à chauffer comprennent un conduit d'entrée,sur lequel est intercalée une pompe, ce conduit pénétrant dans la chambre sphérique interne par le bas et se prolongeant vers ie haut, à l'intérieur de ladite chambre,l'extrémité interne dudit conduit portant une tête de pulvérisation.

3.- Capteur solaire sphérique selon la revendication 1 ou 2,caractérisé en ce qu'il comprend un pied-support traversé par

_le conduit d'entrée précité,ainsi que par un conduit de sortie partant du point le plus bas de la chambre interne, et constituant les moyens pour recueillir le fluide chauffé à la base de la sphère intérieure.

Drawings

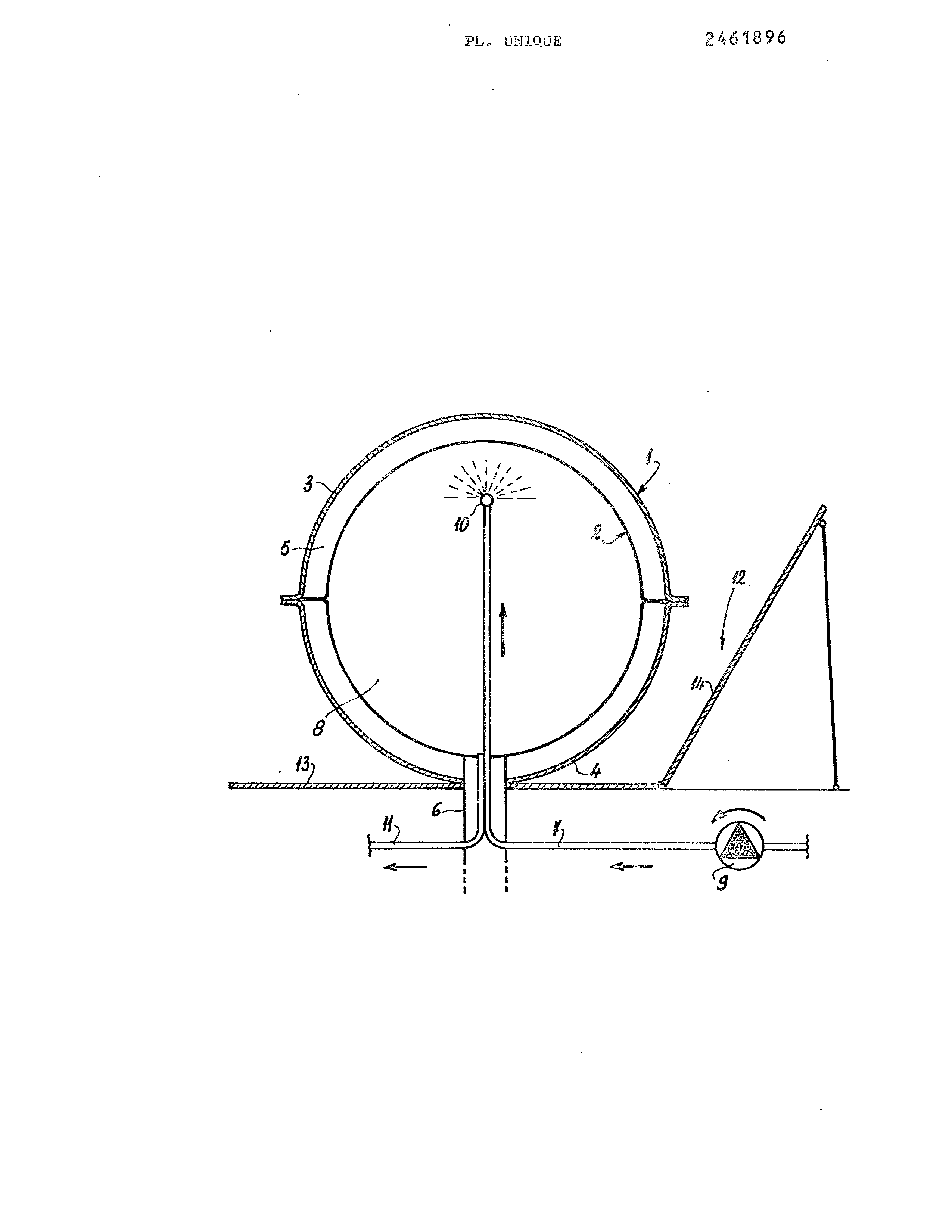

Drawing sheet, page 6

Page 6drawing sheetscan →
