Luminous panel for publicity - has light captor with attached fibre optics and linear lens to remote display

Page 1scan →

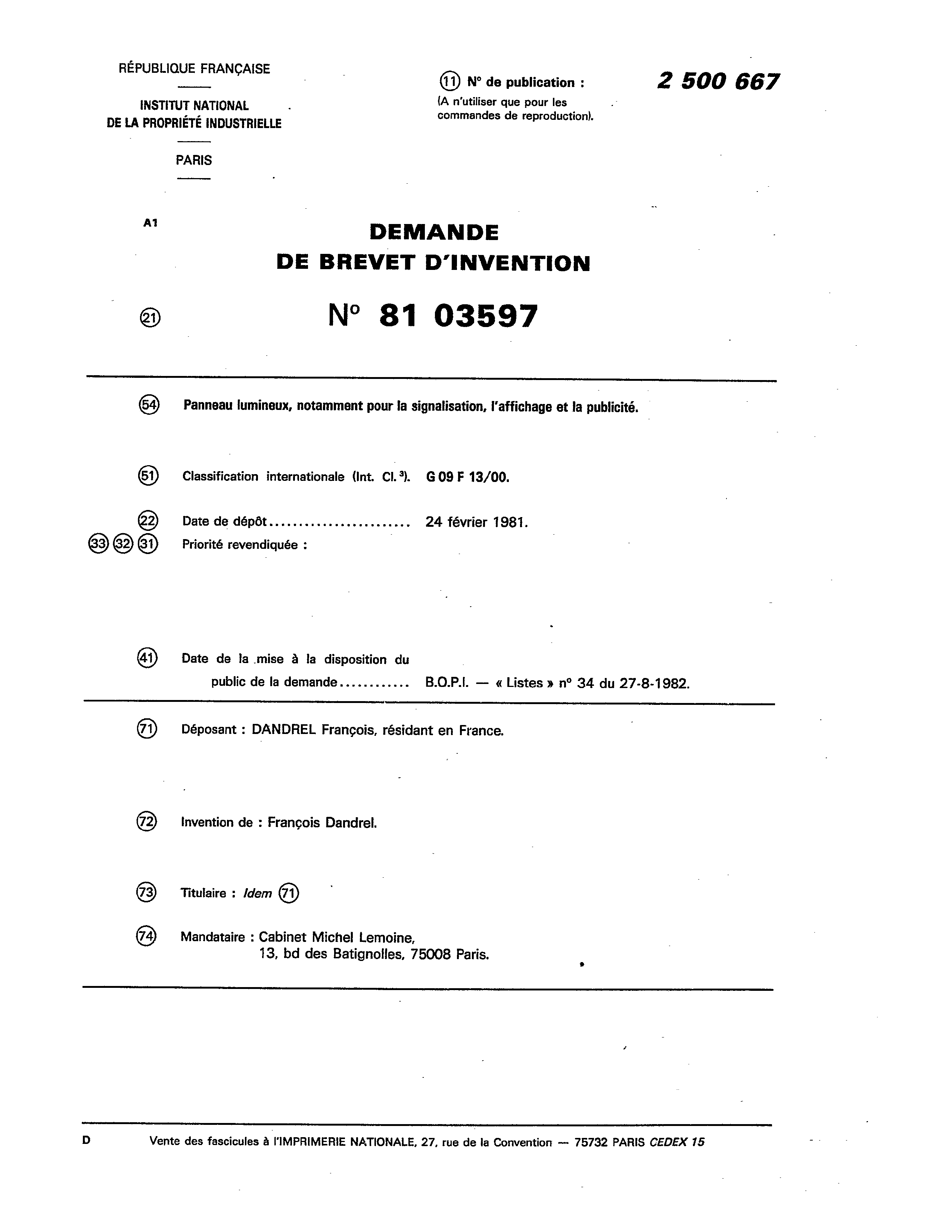

République française

INSTITUT NATIONAL = donors Ne ee te tion

De la propriete industrielle p "

Paris

“ DEMANDE

De brevet d’invention

Panneau lumineux, notamment pour la signalisation, l'affichage et la publicité. Classification internationale (Int. C1‘. G0O9F 13/00.

@) Date de dépôt... 24 février 1981.

Priorité revendiquée :

Date de la mise à la disposition du public de la demande............ B.O.PJI. — « Listes » n° 34 du 27-8-1982. 7) Déposant : DANDREL Francois, résidant en France. @2) Invention de : Francois Dandrel.

Mandataire : Cabinet Michel Lemoine, 13, bd des Batignolles, 75008 Paris.

D Vente des fascicules à l'IMPRIMERIE NATIONALE, 27, rue de la Convention — 75732 PARIS CEDEX 15

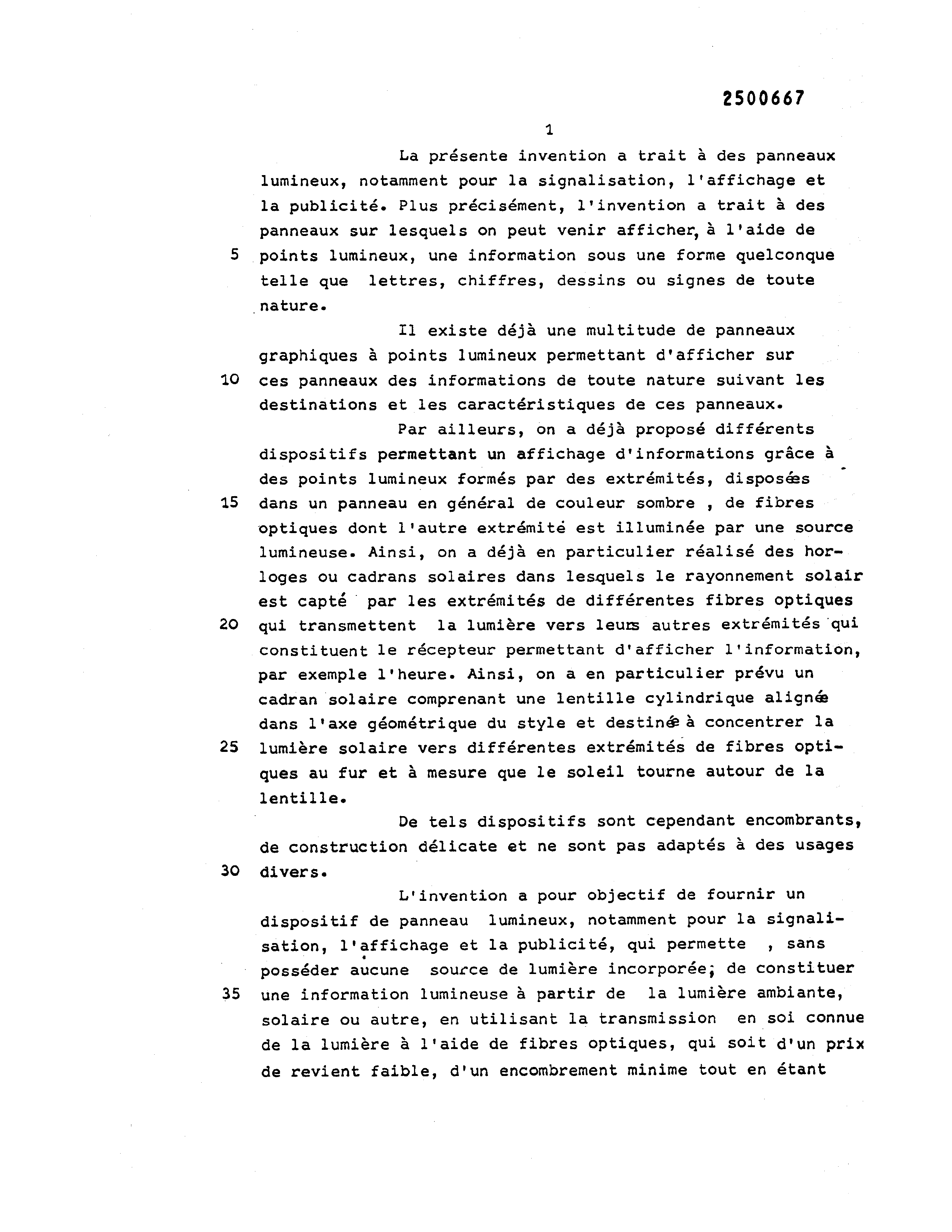

Page 2scan →

La présente invention a trait à des panneaux lumineux, notamment pour la signalisation, l'affichage et la publicité. Plus précisément, l'invention a trait à des panneaux sur lesquels on peut venir afficher, à l'aide de points lumineux, une information sous une forme quelconque telle que lettres, chiffres, dessins ou signes de toute nature.

Il existe déjà une multitude de panneaux graphiques & points lumineux permettant d'afficher sur ces panneaux des informations de toute nature suivant les destinations et les caractéristiques de ces panneaux.

Par ailleurs, on a déjà proposé différents dispositifs permettant un affichage d'informations grâce à des points lumineux formés par des extrémités, disposés . dans un panneau en général de couleur sombre , de fibres optiques dont l'autre extrémité est illuminée par une source lumineuse. Ainsi, on a déjà en particulier réalisé des horloges ou cadrans solaires dans lesquels le rayonnement solair est capté par les extrémités de différentes fibres optiques qui transmettent la lumière vers leurs autres extrémités qui constituent le récepteur permettant d'afficher l'information, par exemple l'heure. Ainsi, on a en particulier prévu un cadran solaire comprenant une lentille cylindrique aligné dans l'axe géométrique du style et destiné à concentrer la lumière solaire vers différentes extrémités de fibres optiques au fur et à mesure que le soleil tourne autour de la lentille.

De tels dispositifs sont cependant encombrants, de construction délicate et ne sont pas adaptés à des usages divers. |

L'invention a pour objectif de fournir un dispositif de panneau lumineux, notamment pour la signalisation, l'affichage et la publicité, qui permette , sans posséder aucune source de lumière incorporée; de constituer une information lumineuse à partir de la lumière ambiante, solaire ou autre, en utilisant la transmission en soi connue de la lumière à l'aide de fibres optiques, qui soit d'un prix de revient faible, d'un encombrement minime tout en étant

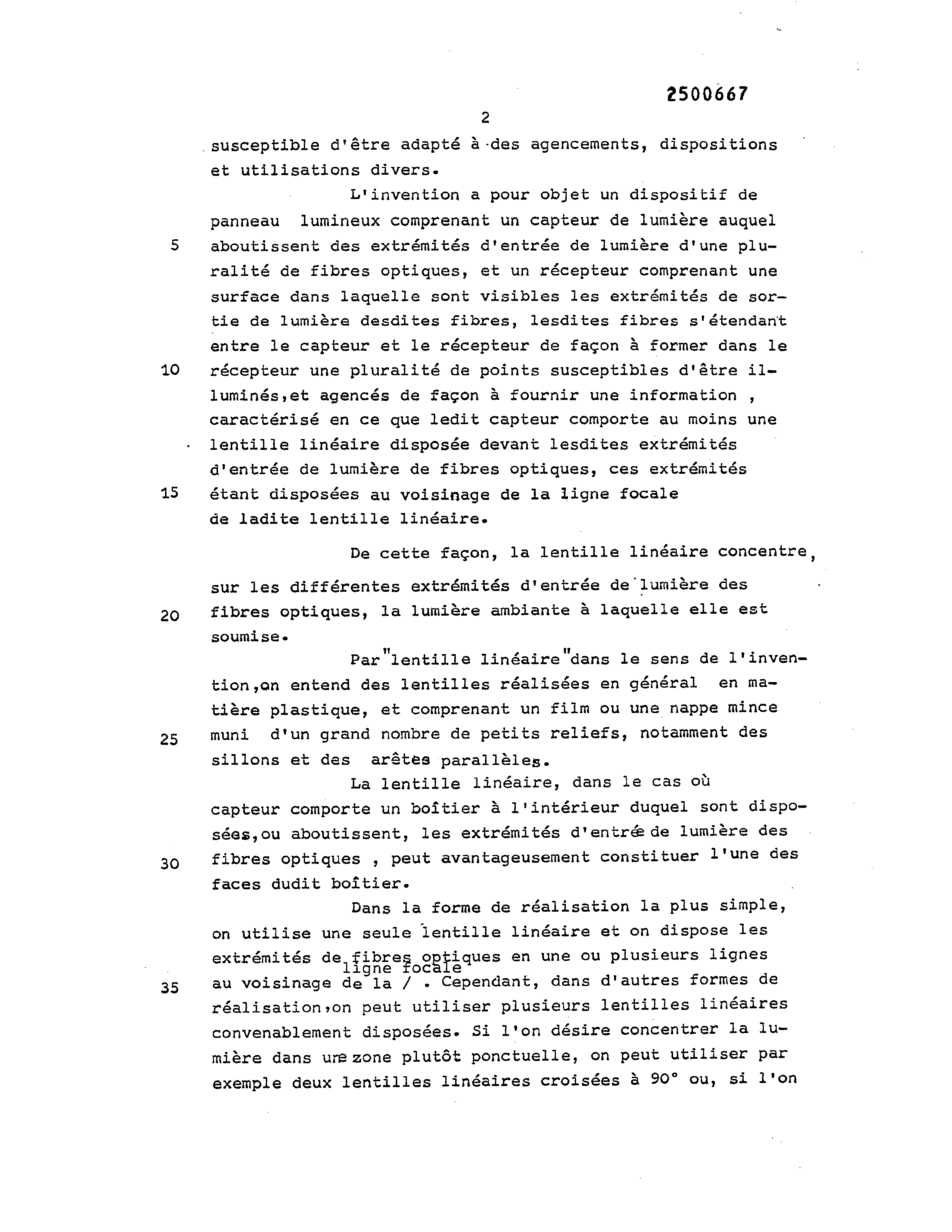

Page 3scan →

.susceptible d'être adapté à des agencements, dispositions et utilisations divers.

L'invention a pour objet un dispositif de panneau lumineux comprenant un capteur de lumière auquel aboutissent des extrémités d'entrée de lumière d'une pluralité de fibres optiques, et un récepteur comprenant une surface dans laquelle sont visibles les extrémités de sortie de lumière desdites fibres, lesdites fibres s'étendant entre le capteur et le récepteur de façon à former dans le récepteur une pluralité de points susceptibles d'être il- Luminés,et agencés de façon à fournir une information , caractérisé en ce que ledit capteur comporte au moins une lentille linéaire disposée devant lesdites extrémités | d'entrée de lumière de fibres optiques, ces extrémités étant disposées au voisinage de la ligne focale de ladite lentille linéaire.

De cette façon, la lentille linéaire concentre, sur les différentes extrémités d'entrée de lumière des fibres optiques, la lumière ambiante à laquelle elle est soumise.

Par lentille linéaire dans le sens de l'invention,an entend des lentilles réalisées en général en matière plastique, et comprenant un film ou une nappe mince muni d'un grand nombre de petits reliefs, notamment des sillons et des arêtes parallèles.

La lentille linéaire, dans le cas où capteur comporte un boîtier à l'intérieur duquel sont disposées,ou aboutissent, les extrémités d'entré de lumière des fibres optiques , peut avantageusement constituer l'une des faces dudit boîtier.

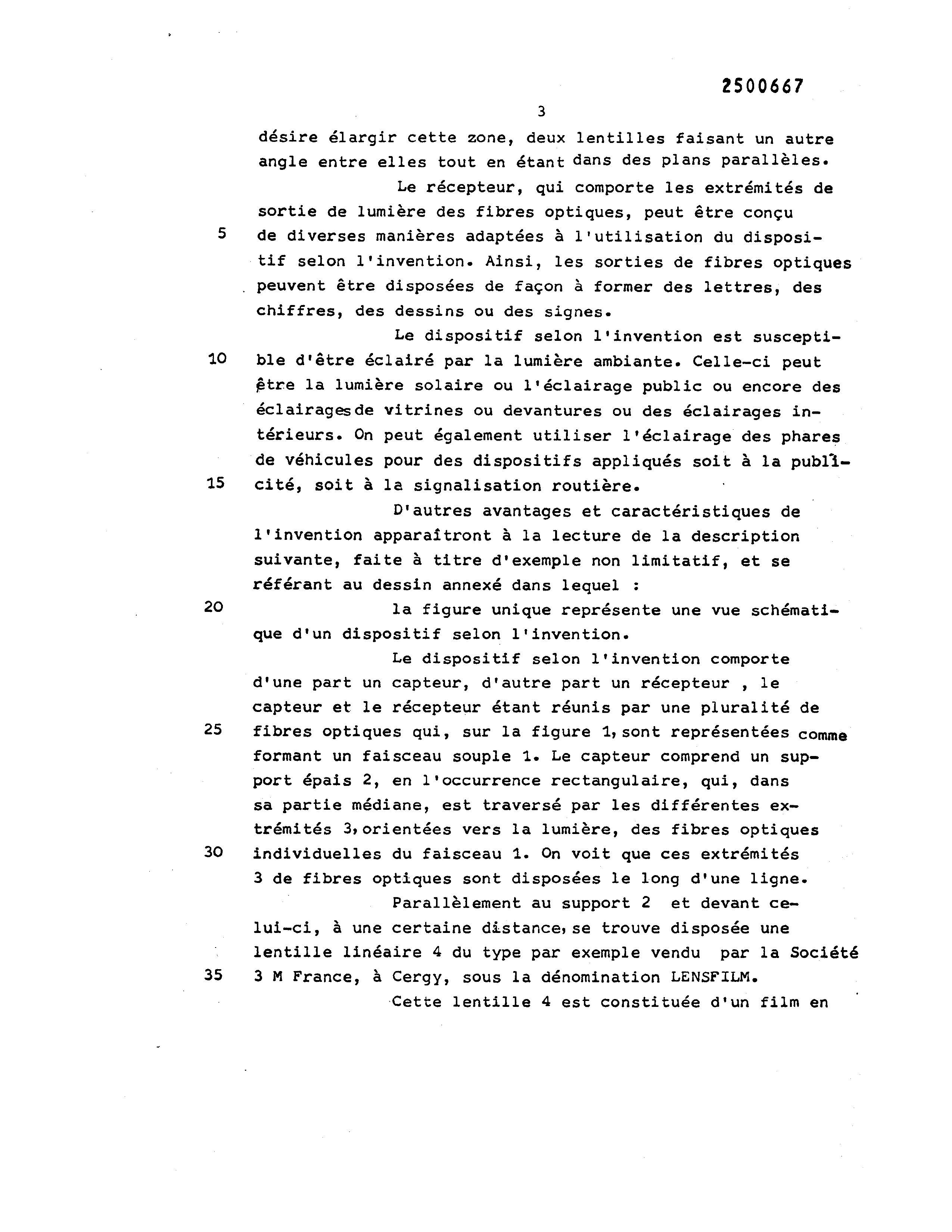

Dans la forme de réalisation la plus simple, on utilise une seule lentille linéaire et on dispose les extrémités de fibres optiques en une ou plusieurs lignes ligne Fock tat au voisinage de la / - Cependant, dans d'autres formes de réalisation:on peut utiliser plusieurs lentilles linéaires convenablement disposées. Si l'on désire concentrer la lumière dans ure zone plutôt ponctuelle, on peut utiliser par exemple deux lentilles linéaires croisées à 90° ou, si l'on 4 désire élargir cette zone, deux lentilles faisant un autre angle entre elles tout en étant dans des plans parallèles. Le récepteur, qui comporte les extrémités de sortie de lumière des fibres optiques, peut être conçu de diverses manières adaptées à l'utilisation du dispositif selon l'invention. Ainsi, les sorties de fibres optiques . peuvent être disposées de façon à former des lettres, des chiffres, des dessins ou des signes.

Le dispositif selon l'invention est susceptible d'être éclairé par la lumière ambiante. Celle-ci peut être la lumière solaire ou l'éclairage public ou encore des éclairages de vitrines ou devantures ou des éclairages intérieurs. On peut également utiliser l'éclairage des phares de véhicules pour des dispositifs appliqués soit à la publicité, soit à la signalisation routière.

D'autres avantages et caractéristiques de l'invention apparaîtront à la lecture de la description suivante, faite à titre d'exemple non limitatif, et se référant au dessin annexé dans lequel :

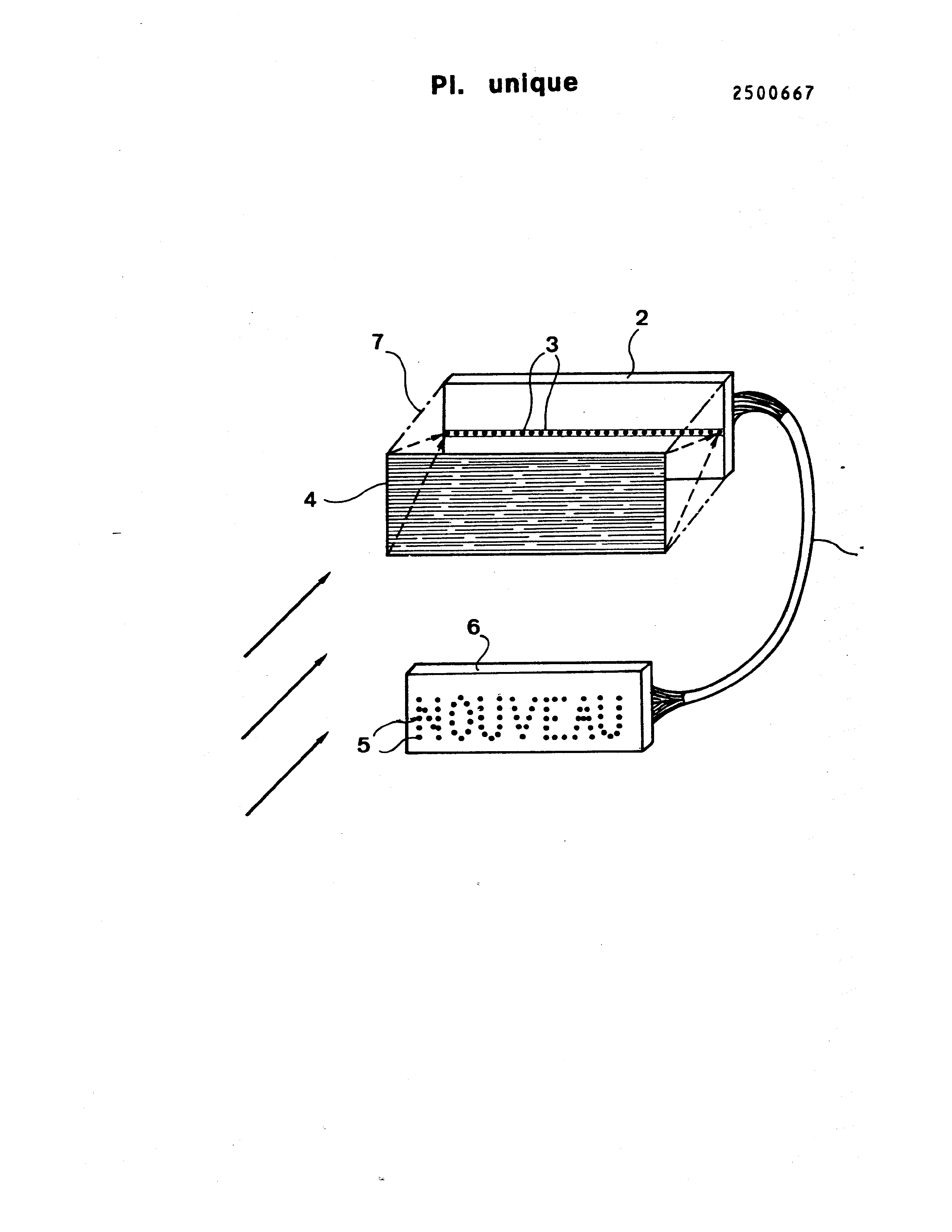

la figure unique représente une vue schématique d'un dispositif selon l'invention.

Le dispositif selon l'invention comporte d'une part un capteur, d'autre part un récepteur , le capteur et le récepteur étant réunis par une pluralité de fibres optiques qui, sur la figure 1, sont représentées comme formant un faisceau souple 1. Le capteur comprend un sup= port épais 2, en l'occurrence rectangulaire, qui, dans sa partie médiane, est traversé par les différentes extrémités 3,orientées vers la lumière, des fibres optiques individuelles du faisceau 1. On voit que ces extrémités 3 de fibres optiques sont disposées le long d'une ligne.

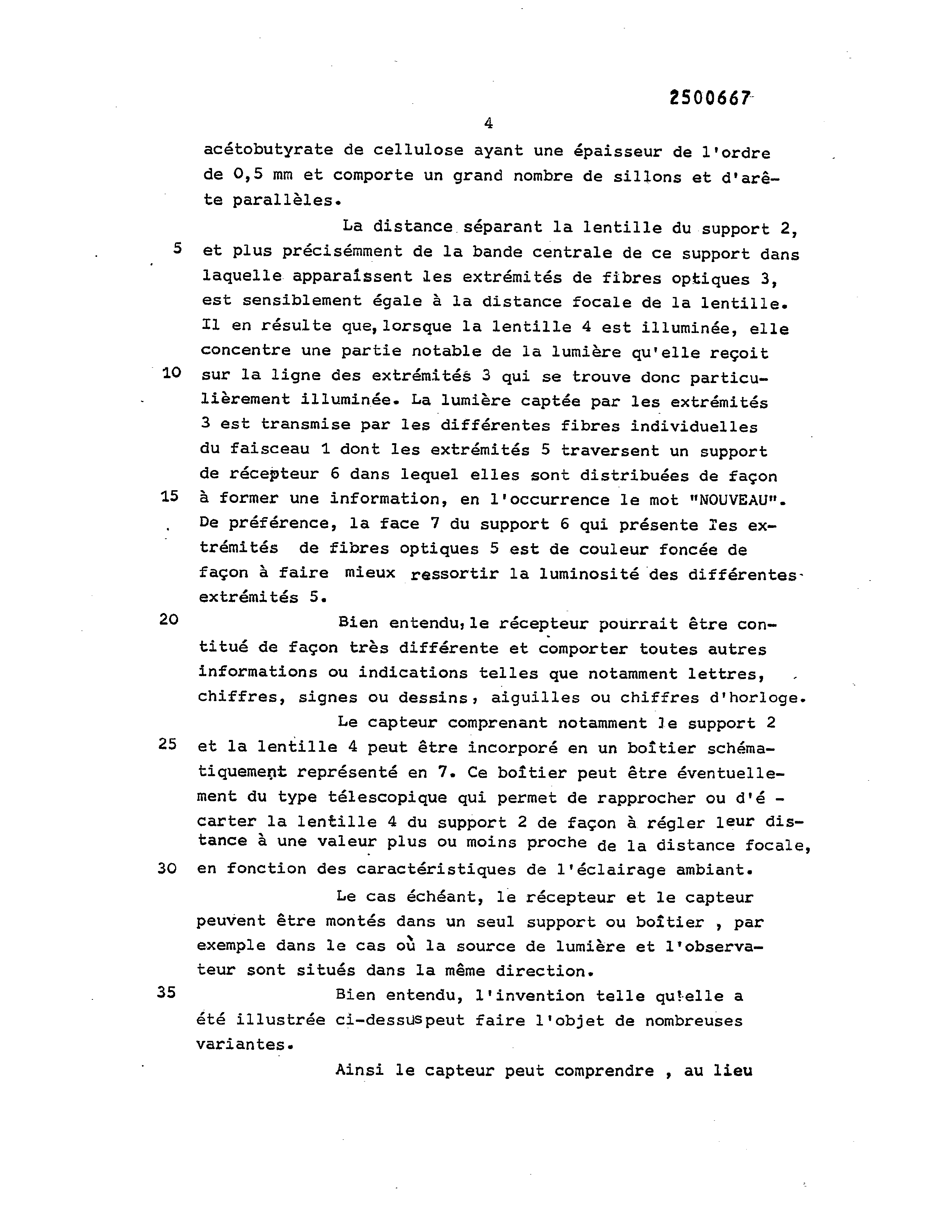

| Parallèlement au support 2 et devant celui-ci, à une certaine distance, se trouve disposée une lentille linéaire 4 du type par exemple vendu par la Société 3 M France, à Cergy, sous la dénomination LENSFILM. Cette lentille 4 est constituée d'un film en 5 acétobutyrate de cellulose ayant une épaisseur de l'ordre de 0,5 mm et comporte un grand nombre de sillons et d'arête paralléles.

La distance séparant la lentille du support 2, et plus précisémment de la bande centrale de ce support dans laquelle apparaissent les extrémités de fibres optiques 3, est sensiblement égale à la distance focale de la lentille. Il en résulte que, lorsque la lentille 4 est illuminée, elle concentre une partie notable de la lumière qu'elle reçoit sur la ligne des extrémités 3 qui se trouve donc particuliérement illuminée. La lumiére captée par les extrémités 3 est transmise par les différentes fibres individuelles du faisceau 1 dont les extrémités 5 traversent un support de récepteur 6 dans lequel elles sont distribuées de façon à former une information, en l'occurrence le mot "NOUVEAU". De préférence, la face 7 du support 6 qui présente Tes extrémités de fibres optiques 5 est de couleur foncée de façon à faire mieux ressortir la luminosité des différentesextrémités 5.

Bien entendu; le récepteur pourrait être contitué de façon très différente et comporter toutes autres informations ou indications telles que notamment lettres, chiffres, signes ou dessins; aiguilles ou chiffres d'horloge.

Le capteur comprenant notamment le support 2 et la lentille 4 peut être incorporé en un boîtier schéma tiquement représenté en 7. Ce boîtier peut être éventuellement du type télescopique qui permet de rapprocher ou d'é carter la lentille 4 du support 2 de façon à régler leur distance à une valeur plus ou moins proche de la distance focale, en fonction des caractéristiques de l'éclairage ambiant.

Le cas échéant, le récepteur et le capteur peuvent être montés dans un seul support ou boîtier , par exemple dans le cas où la source de lumière et l'observateur sont situés dans la même direction.

Bien entendu, l'invention telle qu'elle a été illustrée ci-dessuSpeut faire l'objet de nombreuses variantes.

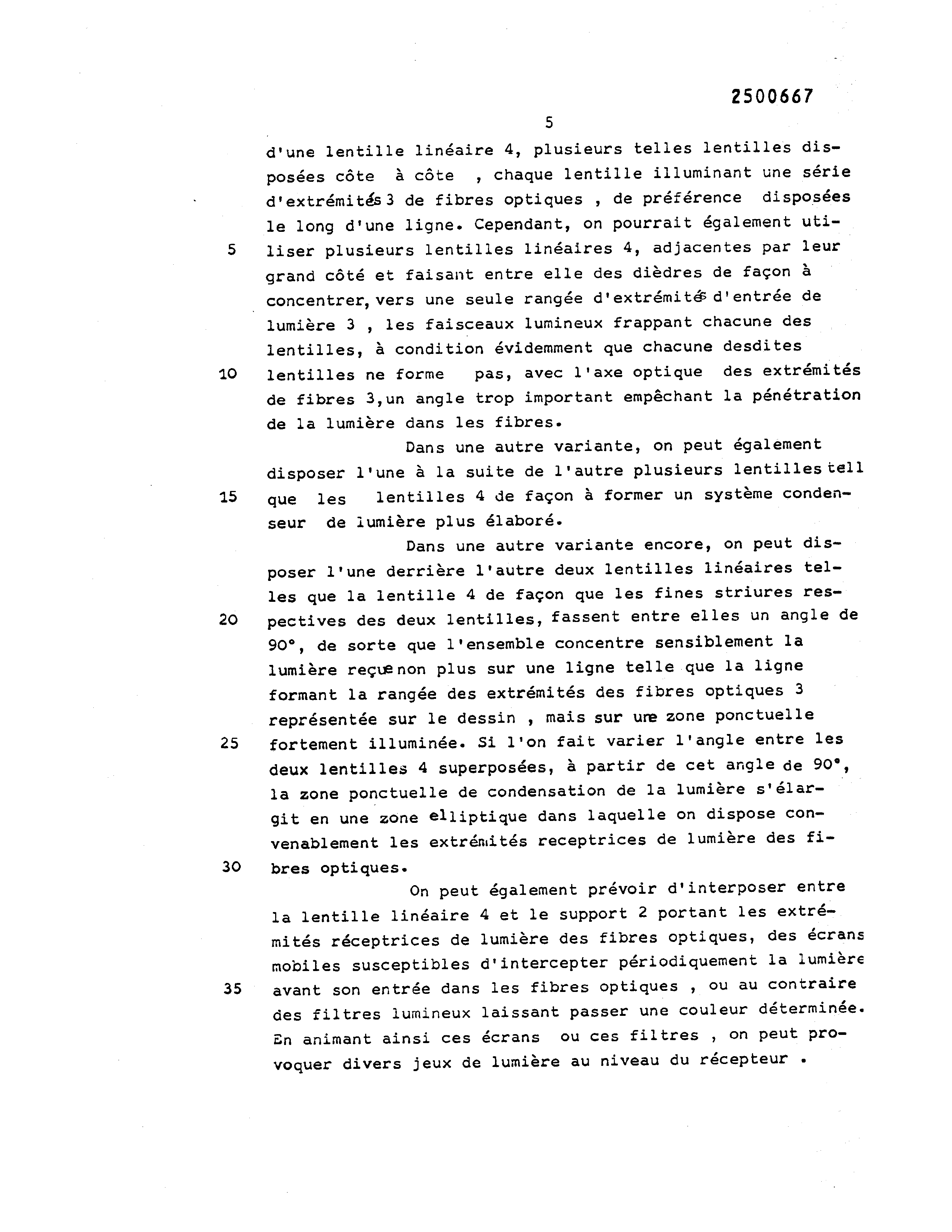

Ainsi le capteur peut comprendre , au lieu 6 d'une lentille linéaire 4, plusieurs telles lentilles disposées côte à côte , chaque lentille illuminant une série d'extrémités 3 de fibres optiques , de préférence disposées le long d'une ligne. Cependant, on pourrait également utiliser plusieurs lentilles linéaires 4, adjacentes par leur grand côté et faisant entre elle des dièdres de façon à

_ concentrer, vers une seule rangée d'extrémité d'entrée de lumière 3 , les faisceaux lumineux frappant chacune des lentilles, à condition évidemment que chacune desdites lentilles ne forme pas, avec l'axe optique des extrémités de fibres 3,un angle trop important empêchant la pénétration de la lumière dans les fibres.

Dans une autre variante, on peut également disposer l'une à la suite de l'autre plusieurs lentilles tell que les lentilles 4 de façon à former un système condenseur de iumière plus élaboré.

Dans une autre variante encore, on peut disposer l'une derrière l'autre deux lentilles linéaires telles que la lentille 4 de façon que les fines striures respectives des deux lentilles, fassent entre elles un angle de 90°, de sorte que l'ensemble concentre sensiblement la lumière reçwnon plus sur une ligne telle que la ligne formant la rangée des extrémités des fibres optiques 3 représentée sur le dessin , mais sur ure zone ponctuelle fortement illuminée. Si l'on fait varier l'angle entre les deux lentilles 4 superposées, à partir de cet angle de 90°, la zone ponctuelle de condensation de la lumière s'élar- — git en une zone elliptique dans laquelle on dispose convenablement les extrémités receptrices de lumière des fibres optiques.

On peut également prévoir d'interposer entre la lentille linéaire 4 et le support 2 portant les extrémités réceptrices de lumiére des fibres optiques, des écrans mobiles susceptibles d'intercepter périodiquement la lumière avant son entrée dans les fibres optiques , ou au contraire des filtres lumineux laissant passer une couleur déterminée. En animant ainsi ces écrans ou ces filtres , on peut provoquer divers jeux de lumière au niveau du récepteur -

Page 7scan →

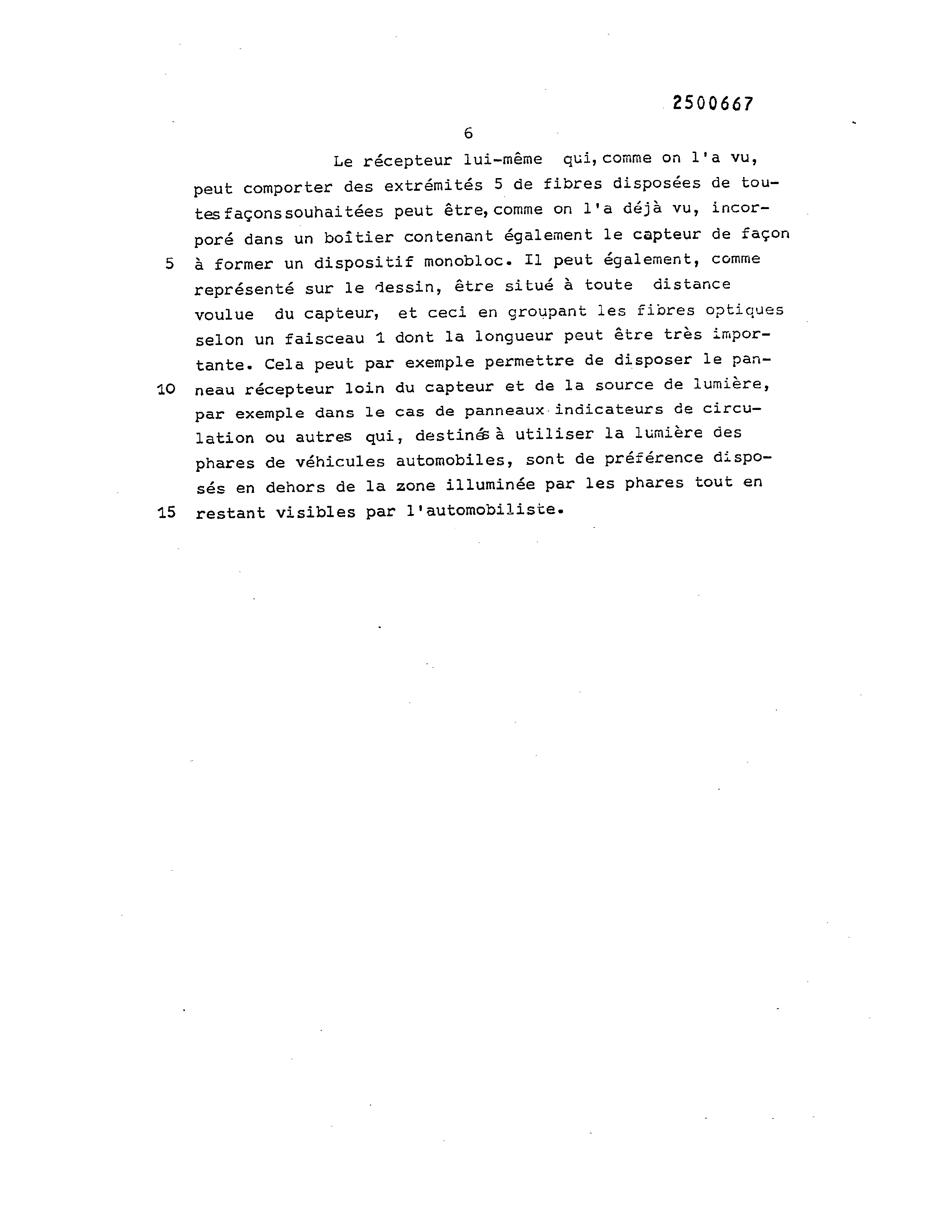

Le récepteur lui-même qui, comme on l'a vu, peut comporter des extrémités 5 de fibres disposées de toutes façonssouhaitées peut être, comme on l'a déjà vu, incorporé dans un boîtier contenant également le capteur de façon à former un dispositif monobloc. Il peut également, comme représenté sur le dessin, être situé à toute distance voulue du capteur, et ceci en groupant les fibres optiques selon un faisceau i dont la longueur peut être très importante. Cela peut par exemple permettre de disposer le panneau récepteur loin du capteur et de la source de lumière, par exemple dans le cas de panneaux indicateurs de circulation ou autres qui, destiné à utiliser la lumière des phares de véhicules automobiles, sont de préférence disposés en dehors de la zone illuminée par les phares tout en restant visibles par l'automobiliste.

Page 8scan →

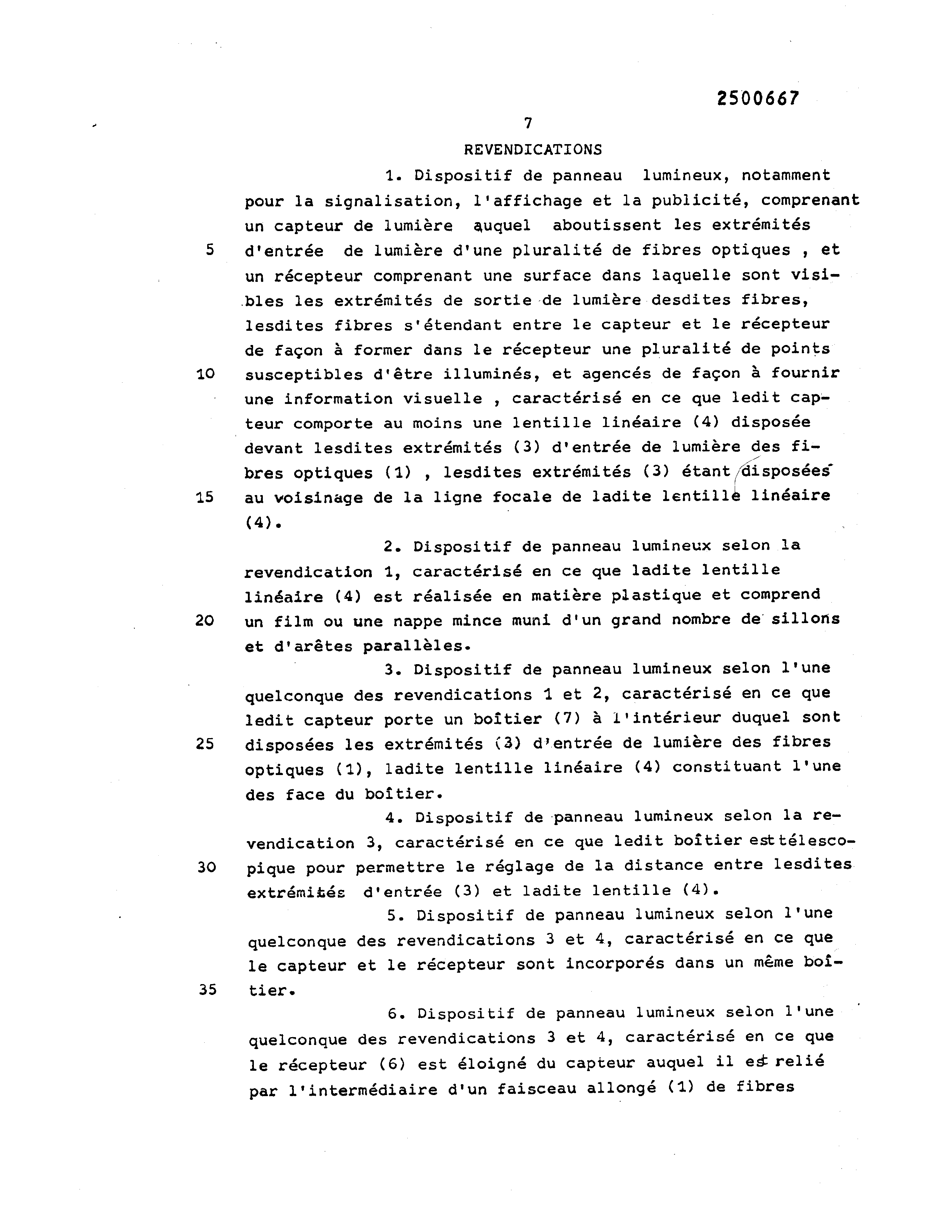

Revendications

1. Dispositif de panneau lumineux, notamment pour la signalisation, l'affichage et la publicité, comprenant un capteur de lumière auquel aboutissent les extrémités d'entrée de lumière d'une pluralité de fibres optiques , et un récepteur comprenant une surface dans laquelle sont visibles les extrémités de sortie de lumière desdites fibres, lesdites fibres s'étendant entre le capteur et le récepteur de façon à former dans le récepteur une pluralité de points susceptibles d'être illuminés, et agencés de façon à fournir une information visuelle , caractérisé en ce que ledit capteur comporte au moins une lentille linéaire (4) disposée devant lesdites extrémités (3) d'entrée de lumière des fibres optiques (1) , lesdites extrémités (3) étant disposées au voisinage de la ligne focale de ladite lentille linéaire

2. Dispositif de panneau lumineux selon la revendication 1, caractérisé en ce que ladite lentille linéaire (4) est réalisée en matière plastique et comprend un film ou une nappe mince muni d'un grand nombre de sillons et d'arêtes parallèles.

| 3. Dispositif de panneau lumineux selon l'une quelconque des revendications 1 et 2, caractérisé en ce que ledit capteur porte un boîtier (7) à l'intérieur duquel sont disposées les extrémités (3) d'entrée de lumière des fibres optiques (1), ladite lentille linéaire (4) constituant l'une des face du boîtier.

4. Dispositif de panneau lumineux selon la revendication 3, caractérisé en ce que ledit boîtier esttélescopique pour permettre le réglage de la distance entre lesdites extrémités d'entrée (3) et ladite lentille (4).

5. Dispositif de panneau lumineux selon l'une quelconque des revendications 3 et 4, caractérisé en ce que le capteur et le récepteur sont incorporés dans un même boitier.

6. Dispositif de panneau lumineux selon l'une quelconque des revendications 3 et 4, caractérisé en ce que le récepteur (6) est éloigné du capteur auquel il ef relié par l'intermédiaire d'un faisceau allongé (1) de Fibres 9 optiques.

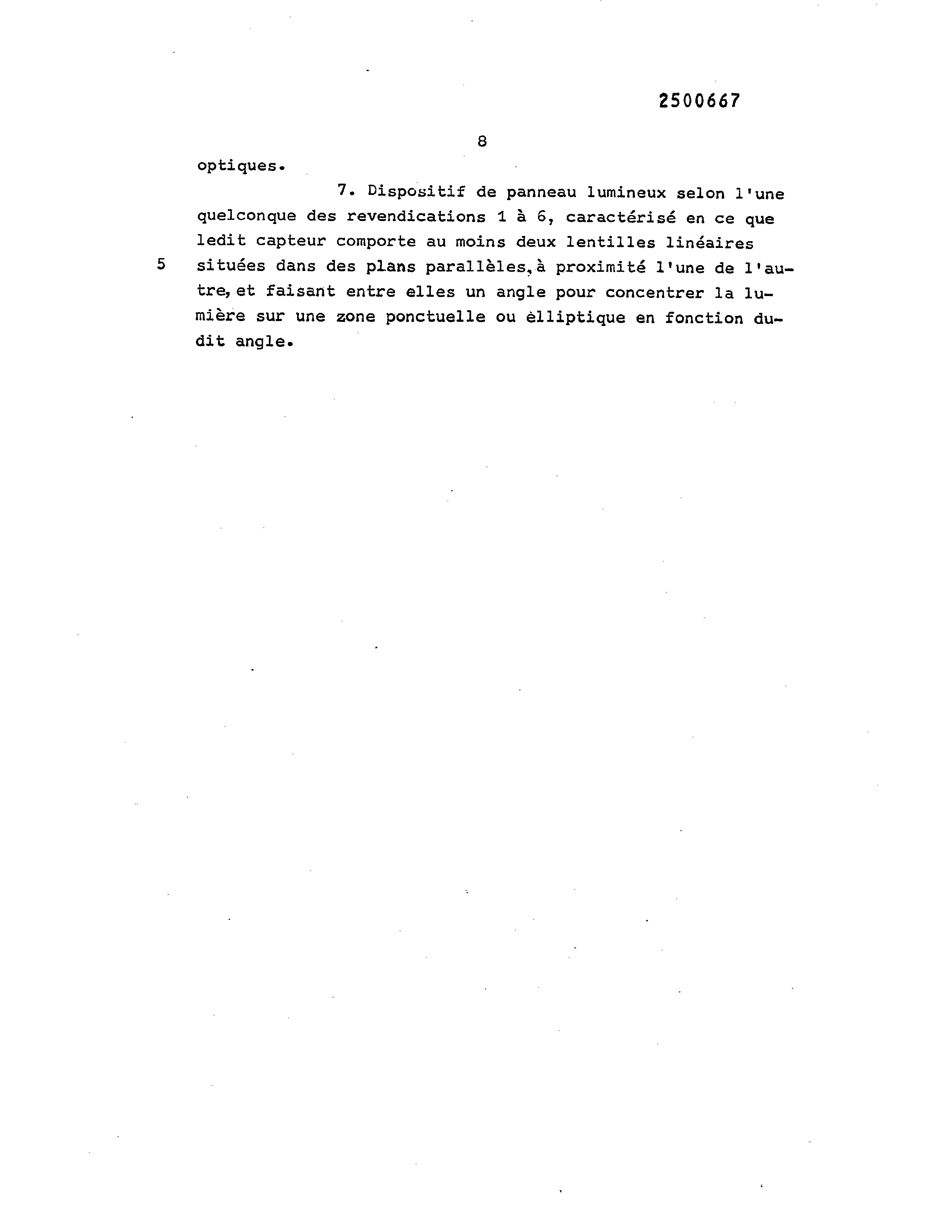

7. Dispositif de panneau lumineux selon l'une quelconque des revendications 1 à 6, caractérisé en ce que ledit capteur comporte au moins deux lentilles linéaires situées dans des plans parallèles,à proximité l'une de l'autre, et faisant entre elles un angle pour concentrer la lumière sur une zone ponctuelle ou elliptique en fonction dudit angle.

Drawings

Page 10drawing sheetscan →
