ELECTRO-SOLAR POWER PLANT J. S. 10 000 M2

Page 1scan →

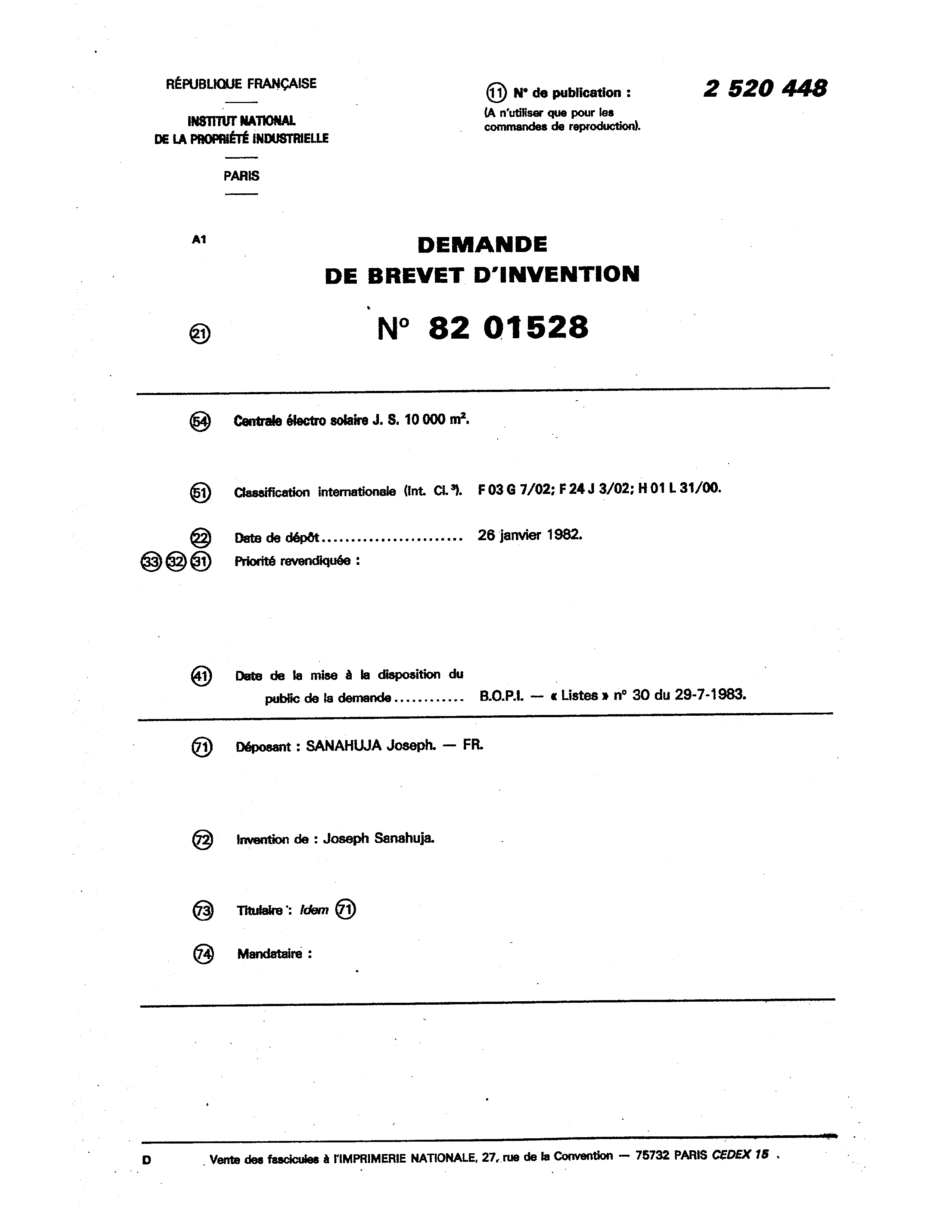

RÉPUBLIQUE FRANÇAISE (7) N° de publication : 2 520 448

. {A n'utiliser que pour les

Institut national

été | . ndes ion).

DE LA iN E comma de reproduction)

Paris

Demande

De brevet d’invention

Centrale électro solaire J. S, 10 000 m°.

Classification internationale (Int. C1. F03G 7/02: F 24 3/02; H 01 L 31/00.

@) Dete de la mise à la disposition du | public de la demande ............ B.O.P.1. — « Listes » n° 30 du 29-7-1983.

C3) Déposant : SANAHUJA Joseph. — FR.

@ invention de : Joseph Sanahuja.

CD Tiuiere”: Idem (7)

G2 Mandataire :

| D . Vente des fascicules à l'IMPRIMERIE NATIONALE, 27, rue de la Convention — 75732 PARIS CEDEX 15 .

Page 2scan →

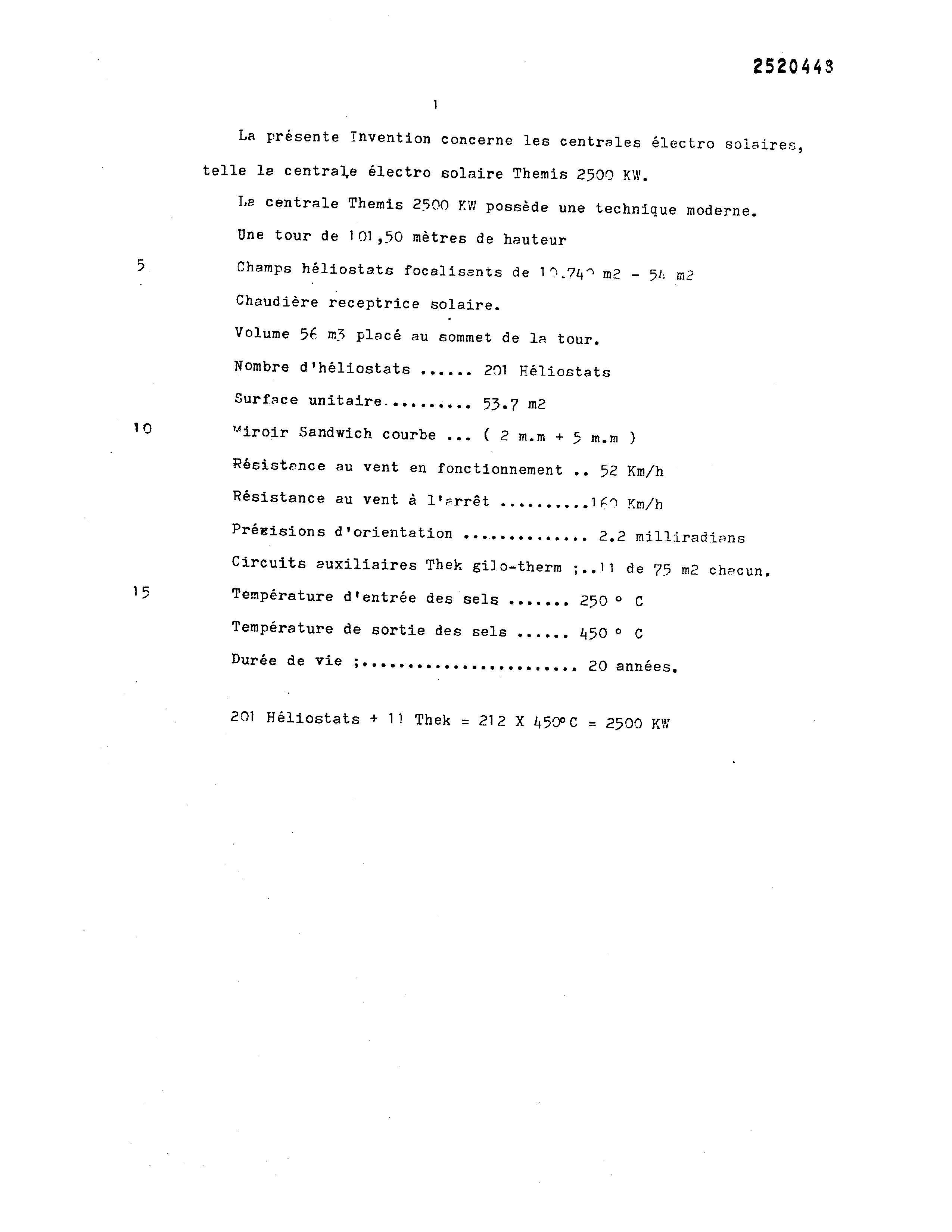

La présente Invention concerne les centrales électro solaires, telle le centrale électro solaire Themis 2509 Kw. Le centrale Themis 2500 Kw possède une technique moderne. Une tour de 101,50 métres de hauteur

Champs héliostats focalisents de 19.749 m2 - Dk m2 Chaudiére receptrice solaire.

Volume 56 m3 placé au sommet de la tour,

Nombre d'héliostats ...... 291 Héliostats

“iroir Sandwich courbe ... ( 2 mem + 5 mom ) Résistence au vent en fonctionnement .. 52 Km/h Résistance au vent à l'errét eee cece ee IAD Km/h Prégisions d'orientation es... 2.2 milliradians Circuits auxiliaires Thek gilo-therm :,,11 de 75 m2 chacun, Température d'entrée des Sels ss 2509 C

Température de sortie des sels ss. 450° C Durée de vie POs err cenevresecnvcceceess 20 années,

Page 3scan →

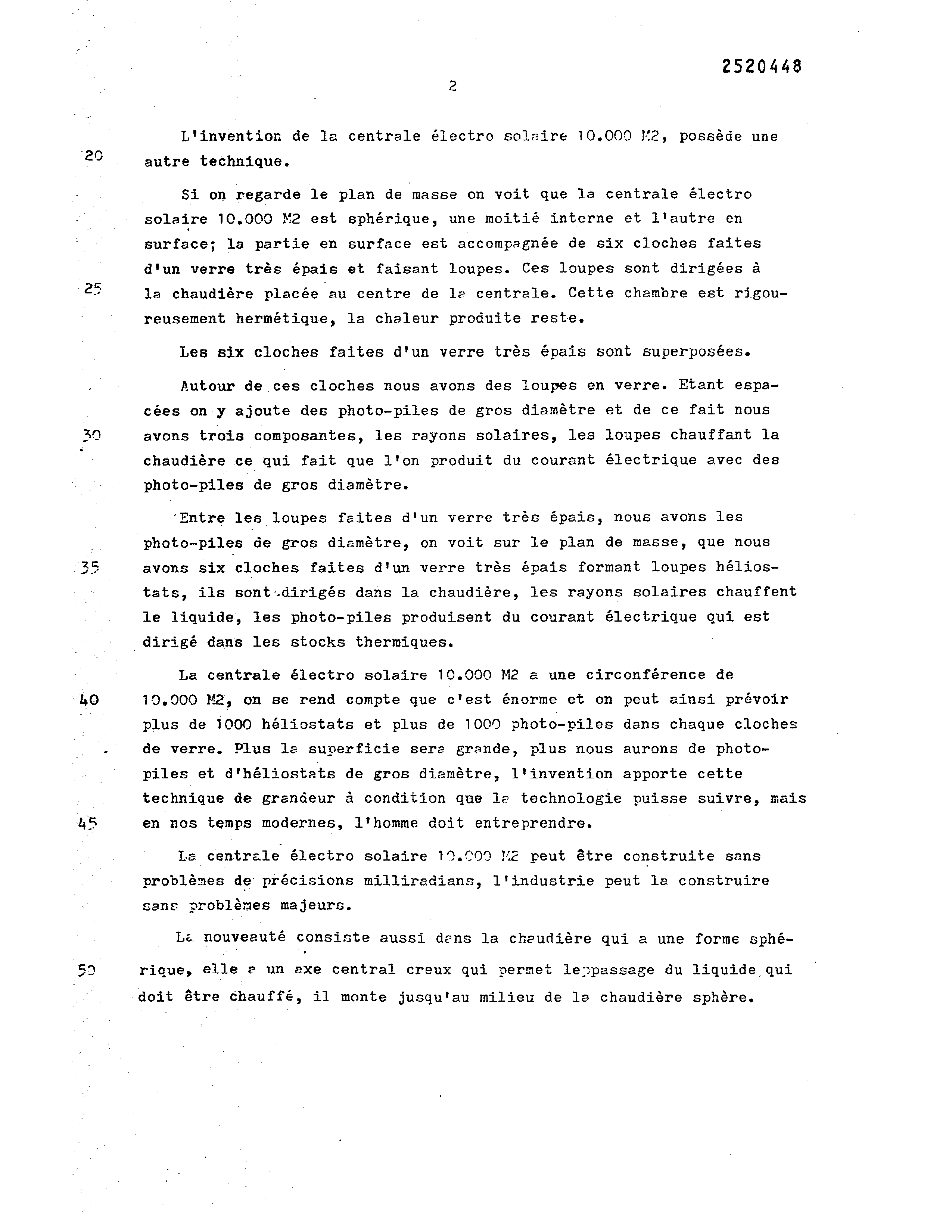

L'invention de la centrale électro solaire 10.009 M2, possède une autre technique.

Si on regarde le plan de masse on voit que la centrale électro solaire 10,000 M2 est sphérique, une moitié interne et l'autre en surface; la partie en surface est accompagnée de six cloches faites d'un verre trés épais et faisant loupes. Ces loupes sont dirigées a le chaudiére placée au centre de le centrale. Cette chambre est rigoureusement hermétique, la chaleur produite reste.

Les six cloches faites d'un verre trés épais sont superposées.

Autour de ces cloches nous avons des loupes en verre. Etant espacées on y ajoute des photo-piles de gros diamétre et de ce fait nous avons trois composantes, les rayons solaires, les loupes chauffant la chaudiére ce qui fait que l'on produit du courant électrique avec des photo-piles de gros diamètre.

‘Entre les loupes faites d'un verre trés épais, nous avons les photo-piles de eros diamétre, on voit sur le plan de masse, que nous avons six cloches faites d'un verre trés épais formant loupes héliostats, ils sont dirigés dans la chaudière, les rayons solaires chauffent le liquide, les photo-piles produisent du courant électrique qui est dirigé dans les stocks thermiques.

La centrale électro solaire 10.000 M2 a une circonférence de 19,000 M2, on se rend compte que c'est énorme et on peut ainsi prévoir plus de 1000 héliostats et plus de 1009 photo-piles dans chaque cloches de verre. Plus le suverficie sere grande, plus nous aurons de photopiles et d'héliostats de gros diamétre, l'invention apporte cette technique de grandeur à condition que le technologie puisse suivre, mais en nos temps modernes, l'homme doit entreprendre.

Le centrele électro solaire 19.009 MZ peut être construite sans problémes de précisions milliradians, l'industrie peut la construire sans problémes majeurs.

Le nouveauté consiste aussi dens la cheudière qui a une forme sphérique, elle e un axe central creux qui vermet le>passage du liquide qui doit être chauffé, il monte jusqu'au milieu de la chaudière sphère.

Page 4scan →

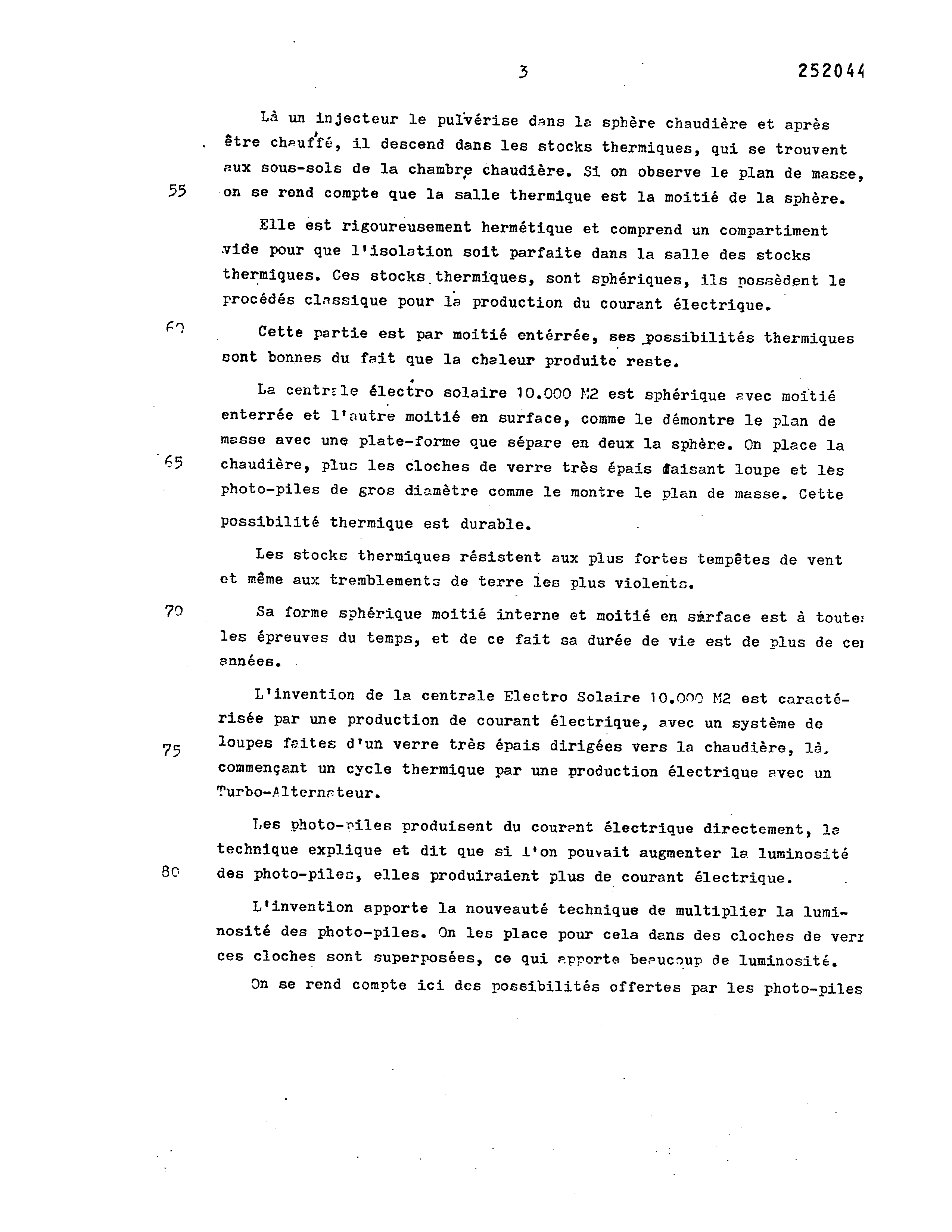

Là un injecteur le pulvérise dans le Sphère chaudière et après être cheuffé, il descend dans les stocks thermiques, qui se trouvent aux sous-sols de la chambre chaudière. Si on observe le plan de masse, on se rend compte que la salle thermique est la moitié de la sphére.

Elle est rigoureusement hermétique et comprend un compartiment vide pour que l'isolation soit parfaite dans la salle des stocks thermiques. Ces stocks thermiques, sont sphériques, ils nossédent le procédés classique pour la production du courant électrique. |

Cette partie est par moitié entérrée, ses possibilités thermiques sont bonnes du fait que la cheleur produite reste,

La centr:le électro solaire 10.000 M2 est sphérique avec moitié enterrée et l'autre moitié en surface, comme le démontre le plan de messe avec une plate-forme que sépare en deux la sphère. On place la chaudiére, plus les cloches de verre trés épais faisant loupe et les photo-piles de gros diamètre comme le montre le plan de masse. Cette possibilité thermique est durable.

Les stocks thermiques résistent aux plus fortes tempêtes de vent et même aux tremblements de terre les plus violents.

Sa forme sphérique moitié interne et moitié en smrface est à toute: les épreuves du temps, et de ce fait sa durée de vie est de plus de ce années.

L'invention de la centrale Electro Solaire 10.009 M2 est caractérisée par une production de courant électrique, avec un systéme de loupes faites d'un verre très épais dirigées vers la chaudière, 14. commengant un cycle thermique par une production électrique avec un

Les vhoto-rniles produisent du courent électrique directement, le technique explique et dit que si L'on pouvait augmenter 12 luminosité des photo-piles, elles produiraient plus de courant électrique.

L'invention apporte la nouveauté technique de multiplier la luminosité des photo-piles. On les place pour cela dens des cloches de verr ces cloches sont superposées, ce qui aprorte berucoun de luminosité,

On se rend compte ici des possibilités offertes par les photo-piles

Page 5scan →

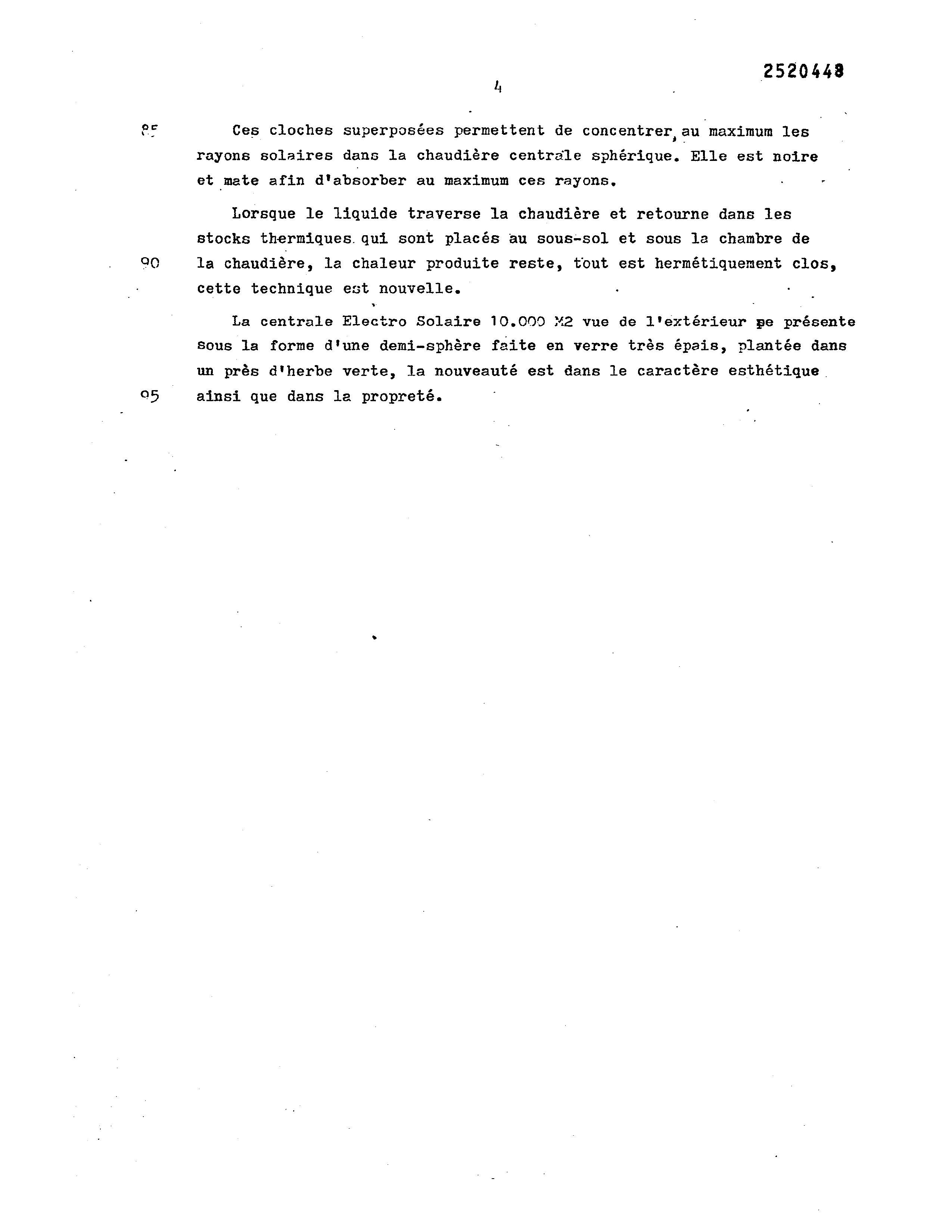

Ces cloches superposées permettent de concentrer, au maximum les rayons solaires dans la chaudière centrale sphérique. Elle est noire et mate afin d'absorber au maximum ces rayons, . -

Lorsque le liquide traverse la chaudière et retourne dans les stocks thermiques. qui sont placés au sous-sol et sous la chambre de la chaudière, la chaleur produite reste, tout est hermétiquement clos, cette technique est nouvelle.

La centrale Electro Solaire 10.099 M2 vue de l'extérieur pe présente sous la forme d'une demi-sphére faite en verre trés épais, plantée dans un près d'herbe verte, la nouveauté est dans le caractère esthétique.

ainsi que dans le propreté.

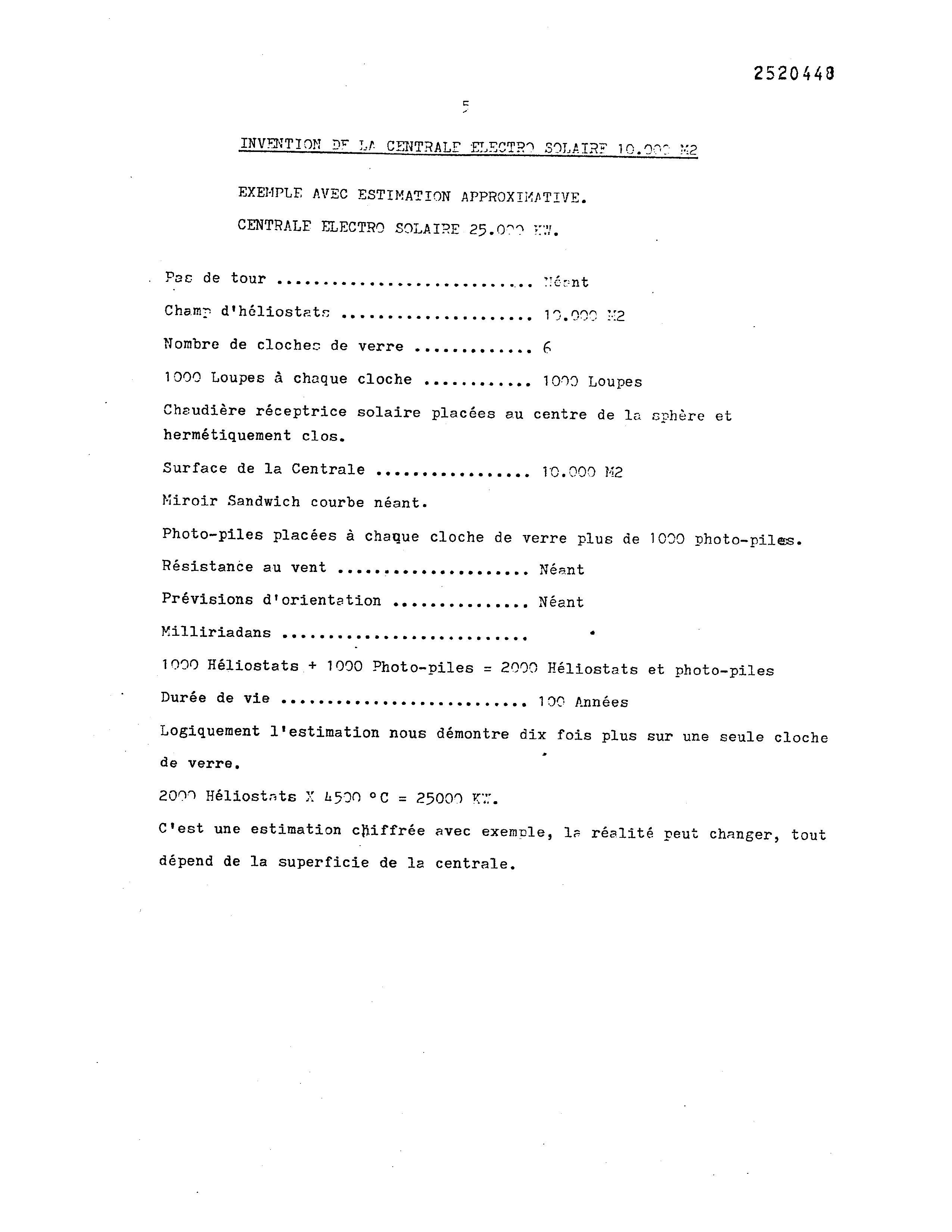

Page 6scan →

Invention df la centrale electro solaire 10.997 #2

Exemple avec estimation approximative

Centrale electro solaire 25.079 en,

Pee de tour .......... css. ns. oe Méent

Nombre de cloches de verre ............. 6

Chaudière réceptrice solaire placées eu centre de la sphere et hermétiquement clos.

Miroir Sandwich courbe néant.

Photo-piles placées à chaque cloche de verre plus de 1090 photo-piles. Résistance au vent ...... soso... Néant

Prévisions d'orientation se eceecccecuuee Néant

Milliriadans wc. ceccccc ecw ccccccesnccces ‘ 1999 Héliostats + 1090 Photo-piles = 2999 Héliostats et photo-piles Durée de vie cecveccccnscccccccccesceses 190 Années

Logiquement l'estimation nous démontre dix fois plus sur une seule cloche de verre. :

C'est une estimation chiffrée avec exemple, le réalité peut changer, tout dépend de la superficie de la centrale.

Page 7scan →

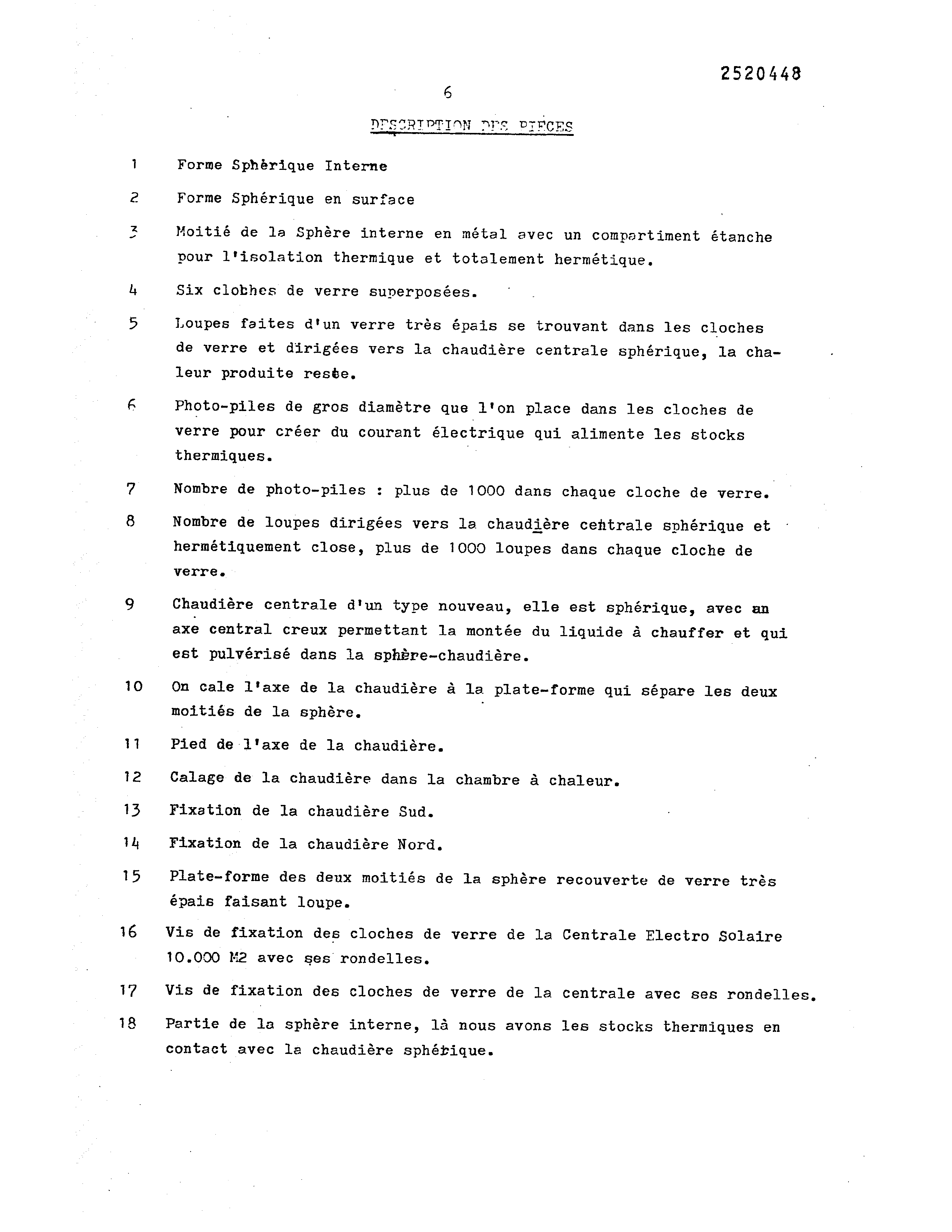

DPSCRTPTINN ars DIFCES

Forme Sphérique Interne

Forme Sphérique en surface

Moitié de la Sphère interne en métal avec un compsrtiment étanche pour l'isolation thermique et totalement hermétique, Six clobhes de verre sunerposées.

Loupes faites d'un verre trés épais se trouvant dans les cloches de verre et dirigées vers la chaudiére centrale sphérique, la chaleur produite reste.

Photo-piles de gros diamètre que l'on place dans les cloches de verre pour créer du courant électrique qui alimente les stocks thermiques.

Nombre de photo-piles : plus de 1000 dans chaque cloche de verre.

Nombre de loupes dirigées vers la chaudière cehtrale srhérique et hermétiquement close, plus de 1000 loupes dans chaque cloche de verre.

Chaudiére centrale d'un type nouveau, elle est sphérique, avec an axe central creux permettant la montée du liquide à chauffer et qui est pulvérisé dans la sphère-chaudière.

On cale l'axe de la chaudière à la plate-forme qui sépare les deux moitiés de la sphère.

Pied de l'axe de la chaudière.

Calage de la chaudière dans la chambre à chaleur.

Fixation de la chaudière Sud.

Fixation de la chaudière Nord.

Plate-forme des deux moitiés de la sphère recouverte de verre très épais faisant loupe.

Vis de fixation des cloches de verre de la Centrale Flectro Solaire 10.000 M2 avec ses rondelles,

Vis de fixation des cloches de verre de la centrale avec ses rondelles,

Partie de la sphère interne, 1à nous avons les stocks thermiques en contact avec la chaudière sphébique.

Page 8scan →

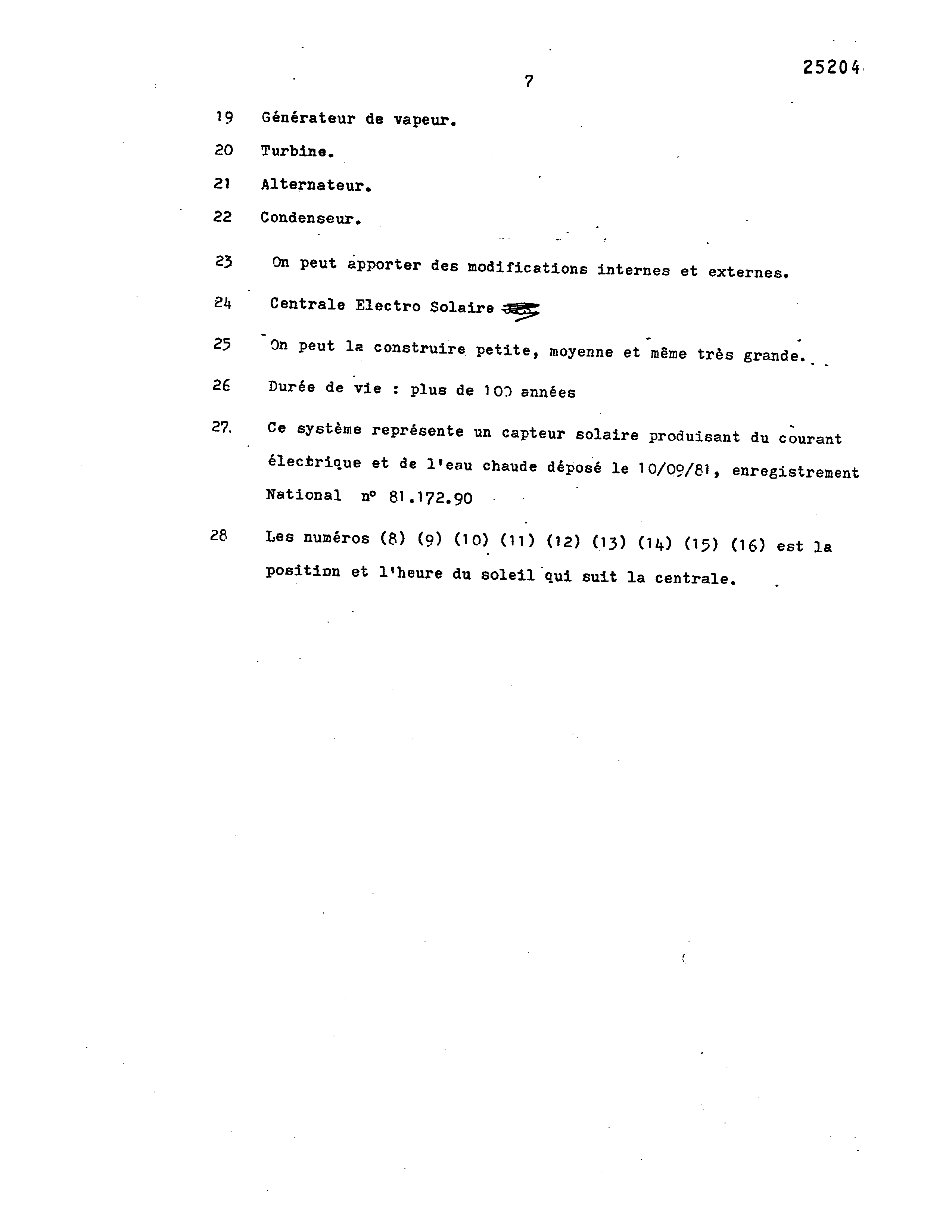

Générateur de vapeur.

Turbine.

Alternateur,

Condenseur.

On peut apporter des modifications internes et externes, Centrale Electro Solaire =

"On peut la construire petite, moyenne et méme trés grande. | Durée de vie : plus de 109 années

Ce système représente un capteur solaire produisant du courant électrique et de l'eau chaude déposé le 10/09/81, enregistrement

Les numéros (&) (9) (10) (11) (12) (13) (14) (15) (16) est la positinn et l'heure du soleil qui suit la centrale,

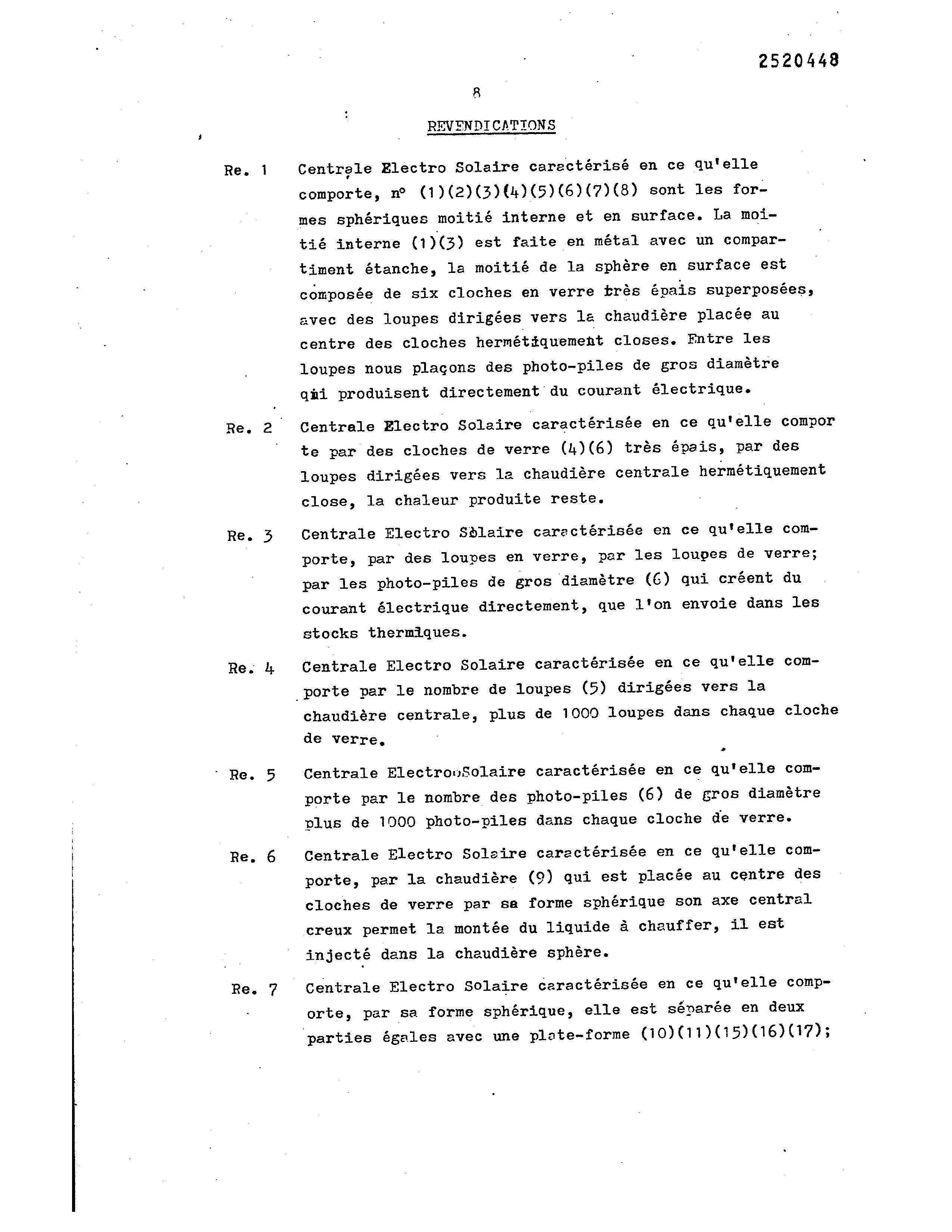

Page 9scan →

Revendications

Centrale Electro Solaire carectérisé en ce qu'elle mes sphériques moitié interne et en surface. La moitié interne (1)(3) est faite en métal avec un compartiment étanche, la moitié de la sphére en surface est composée de six cloches en verre trés épais superposées, avec des loupes dirigées vers la chaudiére placée au centre des cloches hermétiquement closes. Fntre les loupes nous plaçons des photo-piles de gros diamétre ai produisent directement du courant électrique.

Centrale Electro Solaire caractérisée en ce qu'elle compor te par des cloches de verre (4)(6) trés épais, par des loupes dirigées vers la chaudiére centrale hermétiquement close, la chaleur produite reste.

Centrale Electro Sèlaire carectérisée en ce qu'elle comporte, par des loupes en verre, par les loupes de verre; par les photo-piles de gros diamétre (€) qui créent du courant électrique directement, que l'on envoie dans les stocks thermiques.

Centrale Electro Solaire caractérisée en ce qu'elle comporte par le nombre de loupes (5) dirigées vers la chaudière centrale, plus de 1000 loupes dans chaque cloche de verre,

Centrale ElectrouSolaire caractérisée en ce qu'elle comporte par le nombre des photo-piles (6) de gros diamètre plus de 1000 photo-piles dans chaque cloche de verre.

Centrale Flectro Solsire caractérisée en ce qu'elle conporte, par la chaudière (9) qui est placée au centre des cloches de verre par sa forme sphérique son axe central creux permet le montée du liquide à chauffer, il est injecté dans la chaudière sphère.

Centrale Electro Solaire caractérisée en ce qu'elle comporte, par sa forme sphérique, elle est séparée en deux

‘parties égales avec une plate-forme (10) (11) (15) 16) (17);

Page 10scan →

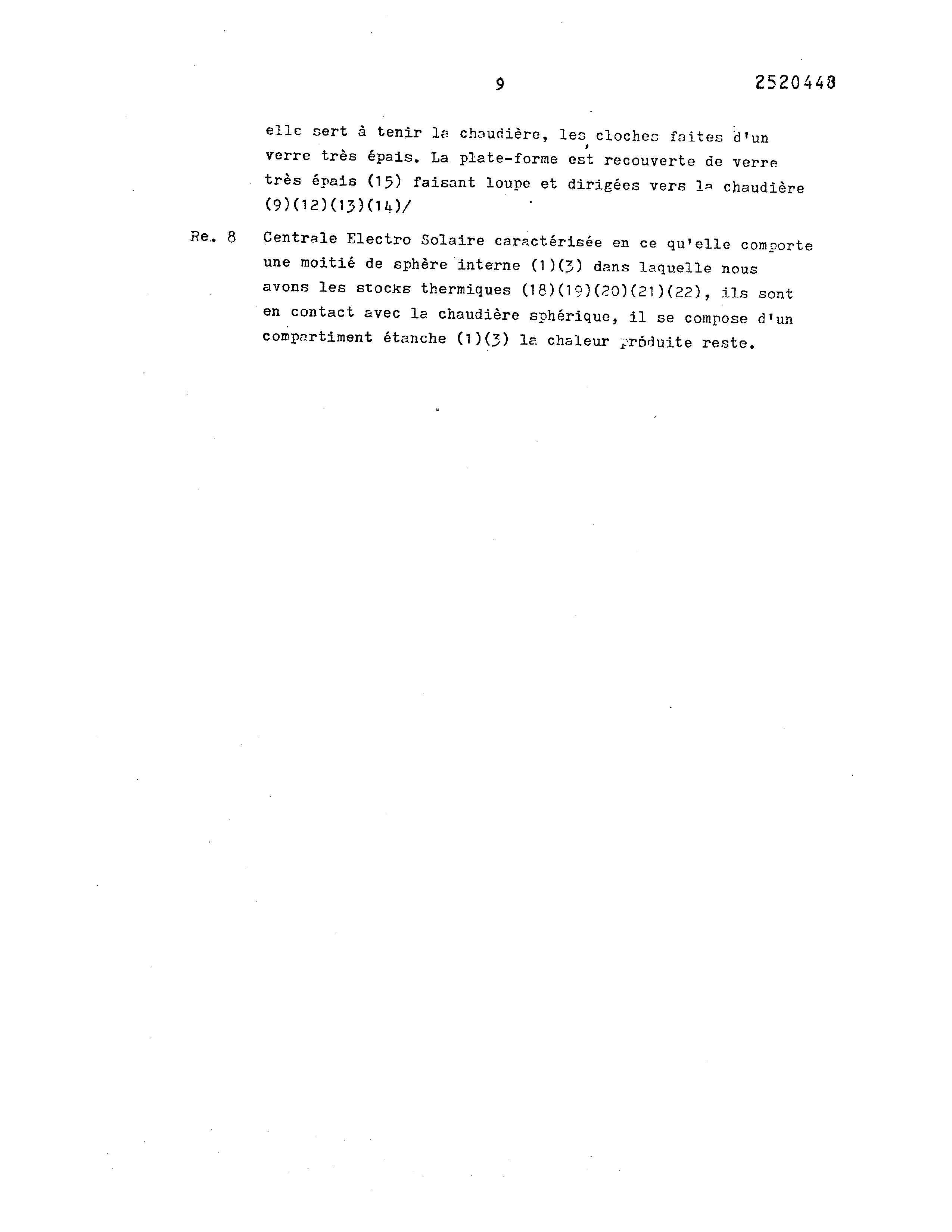

elle sert à tenir la chaudière, les cloches faites d'un verre très épais. La plate-forme est recouverte de verre très épais (15) faisant loupe et dirigées vers la chaudière

Centrale Electro Solaire caractérisée en ce qu'elle comporte une moitié de sphère interne (1)(%) dans laquelle nous avons les stocks thermiques (18)(19)(20)(21)(22), ils sont en contact avec la chaudière sphérique, il se compose d'un compartiment étanche (1)(3) le chaleur ;réduite reste.

Drawings

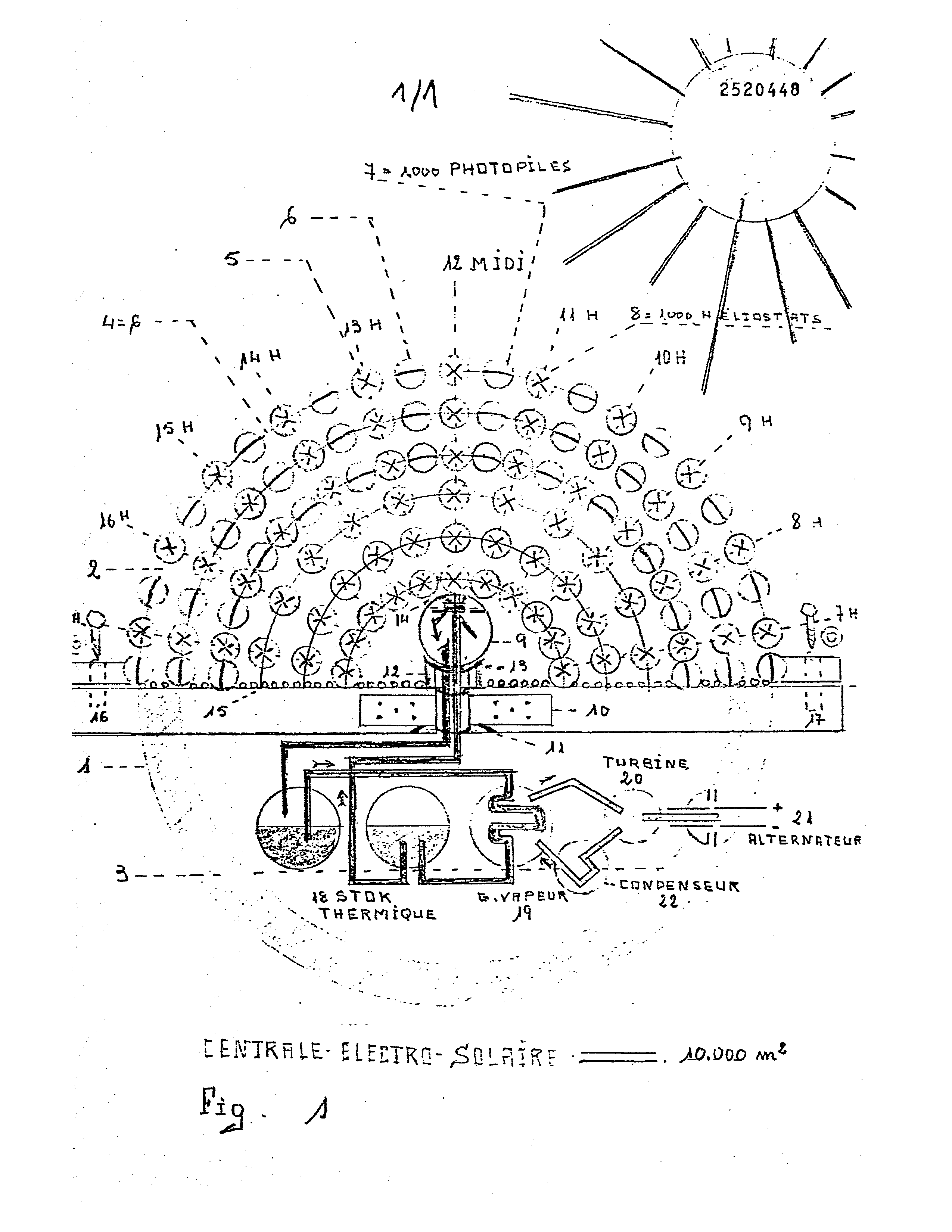

Page 11drawing sheetscan →
